Картограмма загрузки

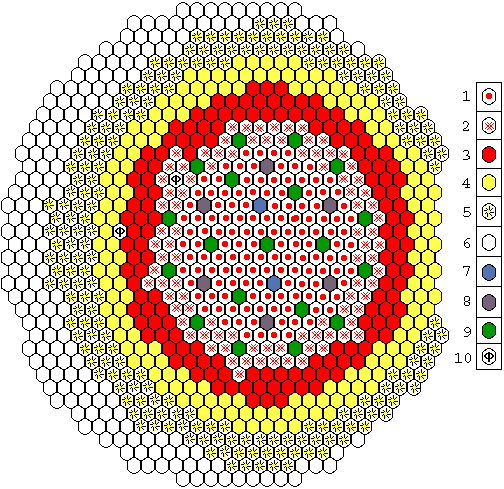

Картограмма загрузки реактора БН-600

1-ТВС активной зоны с малым обогащением; 2-ТВС активной зоны со средним обогащением; 3-ТВС активной зоны с большим обогащением; 4-ТВС внутренней зоны воспроизводства; 5-ТВС внешней зоны воспроизводства; 6-Хранилище отработавших сборок; 7-Стержни автоматического регулирования; 8-Стержни аварийной защиты; 9-Компенсирующие стержни; 10-Фотонейтронный источник.



Картограмма загрузки
