Начертательная геометрия

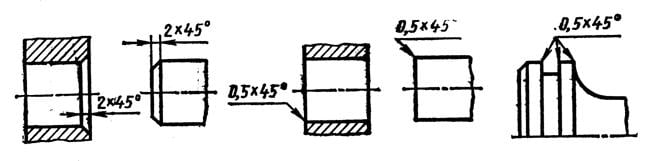

  Размеры фасок под углом 45% наносят, как показано на рисунке 3.28. Если размер фаски в масштабе чертежа 1 мм и менее, то ее размер указывают на полке линии-выноски, проведенной от грани.

 Размеры фасок под другими углами указывают по общим правилам линейными и угловыми размерами или двумя линейными размерами.

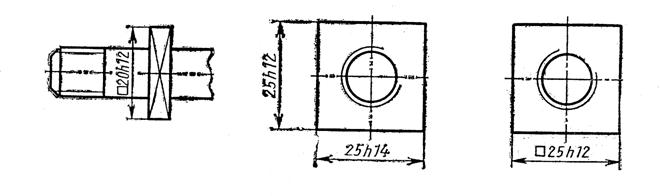

Рисунок 3.27

Рисунок 3.28

Рисунок 3.29

УКАЗАНИЯ К ВЫПОЛНЕНИЮ ЗАДАНИЯ

Контуры некоторых машиностроительных деталей имеют сложную форму и состоят из линий различных видов: прямых, дуг окружностей и лекальных кривых.

Особое значение как механизмы управления технологическим процессом приобрели кулачковые механизмы в рабочих машинах (автоматы и полуавтоматы); при помощи их можно легко воспроизвести заданный закон движения рабочего органа и обеспечить согласованность механизмов рабочей машины.

Построение кулачка в каждом варианте следует начинать с нанесения осей координат ОХ, ОY. Затем строятся лекальные кривые по их заданным параметрам и выделяются их участки, входящие в  очертание кулачка. После этого можно вычерчивать плавные переходы (сопряжения) между лекальными кривыми, окружностями и прямыми. При этом следует учесть, что во всех вариантах через точку Д проходит касательная к эллипсу.

Обозначение  Rx показывает, что величина радиуса определяется построением, на чертежах вместо Rx надо поставить соответствующее число со знаком “ * “. Отверстие для вала и шпоночный паз можно выполнить как в начале построения очертания кулачка, так и в конце.

При выполнении ломаного разреза следует обратить внимание на пункт 3.11 ГОСТ 2.305-68: секущие плоскости, не параллельные плоскостям проекций, мысленно поворачиваются до совмещения в одну плоскость, параллельную соответствующей плоскости проекций. При этом ломаный разрез помещается на месте соответствующего вида. Направление поворота может не совпадать с направлением взгляда.

При повороте секущей плоскости элементы предмета, попавшие в секущую плоскость и расположенные за ней, вычерчиваются так, как они проецируются на соответствующую плоскость, до которой производится совмещение (см. рис. 14).

Ломаный разрез следует обозначить. Пример выполнения задачи 4 с ломаным разрезом дан на рис. 39.

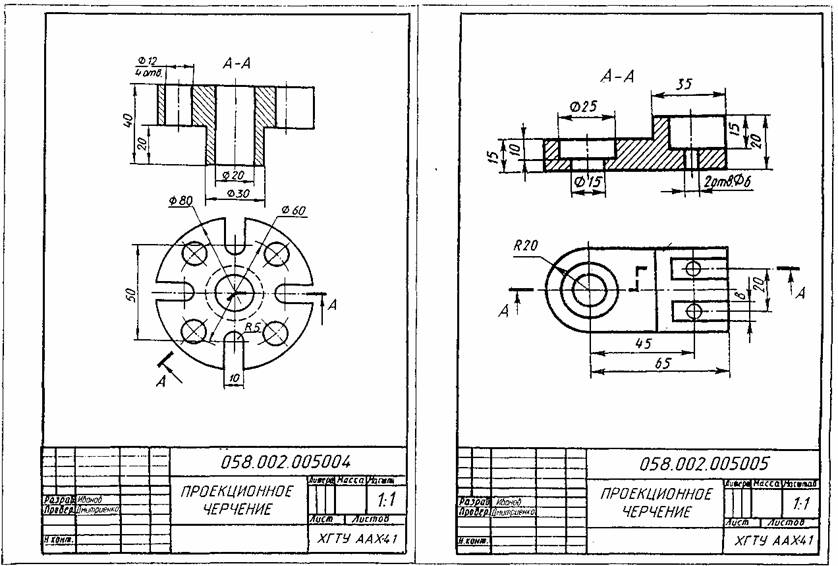

Рис. 39. Пример выполнения задачи 4: «Построение ломаного разреза»

Рис. 40. Пример выполнения задачи 5: «Построение ступенчатого разреза»
