Начертательная геометрия

Основная надпись, форма 1 (ГОСТ 2.104-68) и дополнительная графа

На рис. 3 дается содержание основной надписи и дополнительной графы, а также – их правильная обводка и размещение на различных форматах.

В учебном варианте основной надписи стандартная графа “Масса” заменена на графу “Группа”.

Номер чертежа – семизначное число типа 2.01.16.00, где:

 2 – факультет,

01 – номер задания,

16 – вариант задания,

00 – обозначение позиции в дальнейших заданиях.

В строке “Разраб.” пишется фамилия студента, а в строке “Пров.” – фамилия преподавателя.

Обводится основная надпись двумя типами линий, как показано на рисунке.

Формат А4 располагается только в вертикальном положении. На формате А4 и на всех горизонтальных форматах дополнительная графа занимает место в верхнем левом углу вдоль горизонтальной рамки. Если формат занимает вертикальное положение и он больше, чем А4, то дополнительную графу размещают в верхнем правом углу вдоль вертикальной рамки.

Шрифт чертежный с наклоном, тип Б (ГОСТ 2.304-81)

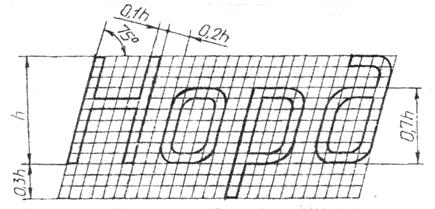

Размеры и надписи на чертежах наносятся от руки чертежным шрифтом с наклоном 75° к основанию строки (рис.4). Стандартный размер (номер) шрифта определяется высотой прописных букв и цифр (h в мм). Например, номера: 3,5; 5; 7; 10; 14 и так далее. Высота строчных букв – две трети от высоты прописных букв (точнее – 0,7h). Для шрифта №10 высота строчных букв 7 мм, для №7 – 5 мм, для №5 – 3,5 мм. Толщина обводки – одинакова и для прописных и для строчных букв: 0,1h.

Расстояние между буквами в слове – 0,2h. Между буквами, соседние линии которых не параллельны между собой, расстояние между ними следует сокращать на половину. Например: ГА, АТ. Минимальное расстояние между словами 0,6h, между строчками – 1,7h.

Таблица 3.



Ширина букв и цифр колеблется от 0,3h до 0,8h. В этом – одна из трудностей усвоения стандартного шрифта. Необходимо развивать глазомер. И по крайней мере помнить, что ширина любого знака не может быть равной или быть больше, чем номер шрифта.Прописные буквы и цифры

Строчные буквы

Знаки

Ширина

Знаки

Ширина

При выполнении чертежей способность писать стандартным шрифтом – необходима. Для этого, как и в любом обучении, нужна сила воли и практика.
