Нанесение размеров (ГОСТ 2.307-68)

Правила нанесения размеров изучаются по мере прохождения отдельных разделов курса. Для выполнения первых индивидуальных заданий достаточно изучить приведенные ниже правила.

а). Общие правила нанесения размеров.

1. Для нанесения размеров на чертеже используются размерные числа, условные знаки, размерные и выносные линии.

2. Размерные и выносные линии обводятся стандартной сплошной тонкой линией (в 2-3 раза тоньше линии видимого контура).

3. Размеры следует задавать только от линий видимого контура (рис. 5).

Рис. 5

4. Число размеров на чертеже должно быть минимальным, но достаточным для однозначного задания предмета. Не допускается повторять размеры одного и того же элемента изделия.

б). Размерные линии и стрелки.

5. Длина размерной линии ограничивается стрелками, форма и размеры которых должны соответствовать рисунку 6. На выполняемом чертеже размеры стрелок должны быть примерно одинаковы.

6. Стрелки нельзя пересекать никакими линиями, кроме линий штриховки в разрезах и сечениях (рис. 7).

7. При недостатке места для стрелок из-за близко расположенных выносных линий эти линии допускается прерывать (рис. 7).

8. Если длина размерной линии недостаточна для размещения на ней стрелок, то ее продолжают за выносные, контурные, осевые линии и в этом случае стрелки наносят так, как показано на рис. 7.

Если деталь имеет сложное внутреннее строение, обусловленное пересекающимися отверстиями, то в аксонометрии это нужно показать. Для передачи внутренних форм аксонометрию следует выполнять с вырезом передней 1/4 части предмета. Фигуру сечения, входящего в разрез, нужно штриховать.

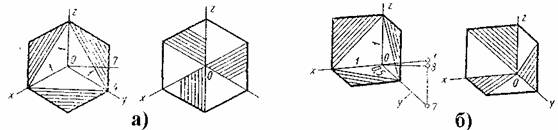

Угол наклона линий штриховки в аксонометрии определяется диагоналями параллелограммов, построенных на аксонометрических осях, с учётом коэффициентов искажения (рис. 35).

Рис. 35. Штриховка в аксонометрии:

а – в изометрии; б – в диметрии
