Выполнение чертежей деталей

Обьем и содержание задания

Общие положения

Четыре задачи выполняются в карандаше на двух форматах А3 в масштабе 1:1. Конкретный объем, сроки выполнения и сдачи задания – согласно графику проведения практических занятий по специальностям. Каждая задача сдается преподавателю на проверку и подпись по мере ее выполнения.

Содержание задач


Задача 1. Шрифт чертежный с наклоном, тип Б (см. §4). *

Требуется:

1/. Написать арабские цифры, прописные и строчные буквы русского алфавита шрифтом №10.

2/. Написать слова, прозвучавшие однажды по телевидению ** из уст известного авиаконструктора О.К. Антонова. Шрифт №7 для слов автора, шрифт №5 – для его фамилии.

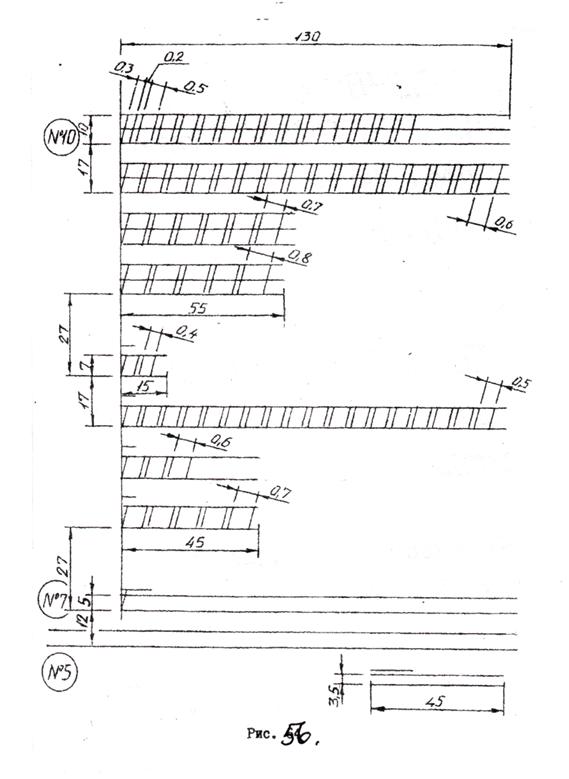

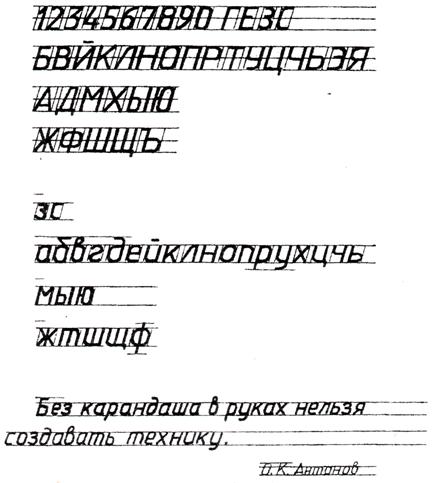

Задачу выполнить по рис.55, используя разметку согласно рис.56. После выполнения задачи разметку стирать не следует.






Задача 2. Типы линий и нанесение размеров (см. §1,5,7).*

Перечертить рис. 57 – грамотно. При выполнении элементов детали с уклоном и конусностью использовать вспомогательные графические построения. Размерные числа писать шрифтом №5. Обвести линии чертежа по ГОСТ 2.304-81.




Задача 3. Сопряжения (см. §§8,9,10). Построить изображение технической формы, содержащей элементы сопряжения. Варианты задач – в приложении к пособию (5).

Задача 4. Овалы (см. §11). Требуется:

1/. Построить овал для изометрии окружности

2/. Построить овал для стандартной диметрии окружности.

Диаметры окружностей выбирать одинаковыми в пределах от 60 до 100 мм.

Выполнить три сечения:

– сечение плоскостью А расположить на продолжении следа секущей плоскости;

– сечение плоскостью Б – на свободном месте чертежа;

–  сечение плоскостью В – в проекционной связи.

7.7.7. Нанести размеры, необходимые для изготовления детали. Выполнить обозначения изображений в случаях, предусмотренных ГОСТ 2.305-68.

7.7.8. В графе «материал» основной надписи указать марку и ГОСТ материала, из которого требуется изготовить вал. Например: Сталь 45 ГОСТ1050-88.
