Выполнение чертежей деталей

  Конусность – это отношение разности диаметров двух поперечных сечений усеченного конуса к длине между ними (рис.2.29).

Рис.2.29

  На чертеже конусность чаще всего выражается в процентах или соотношениях. Знак конусности острым углом направлен в сторону меньшего диаметра. Проставляют конусность или на полке линии-выноски (рис.2.30), или над осевой линией (рис.2.31).

  Рис.2.30

 Рис.2.31

  Если на чертеже указывают конусность, то на стержне и в отверстии размеры проставляют по разному, исходя из технологии изготовления конуса, так как нормальная конусность заложена на станках с программным управлением. Поэтому нормальную конусность необходимо указывать, а «лишний» размер убирать.

Рис.2.31

  На коническом стержне из двух диаметров указывают больший, так как для изготовления детали нужно взять заготовку большего диаметра. Малый диаметр не указывают (рис.2.31).

Рис.2.32

  В отверстии из двух диаметров указывают меньший, так как для получения конусности нужно сначала просверлить отверстие диаметром, равным малому диаметру, а затем растачивать конусное отверстие (рис.2.32).

 Конусности общего назначения  стандартизованы. Их значение можно посмотреть в ГОСТ 8593-81.

 В задании нужно построить конусность по размерам и вместо буквы n поставить числовое значение, полученное при расчете по формуле на рис.2.29.Проставить размеры (рис.2.33)

Рис.2.33

  Задача . Построение трёх изображений предмета и аксонометрической проекции по двум данным видам

По двум видам с нанесёнными линиями невидимого контура выполнить три изображения предмета: главный вид с местным разрезом, виды сверху и слева рационально соединить с разрезами (половину вида с половиной соответствующего разреза соединяют, если вид и разрез являются симметричными фигурами). При этом на виде не следует показывать штриховыми линиями невидимый контур. Нанести необходимые размеры в соответствии с ГОСТ 2.307-68, по возможности равномерно распределяя их на всех изображениях. На рис. 38, б показано, как в этом случае будет выглядеть решение задачи. Последовательность выполнения чертежа та же, что и в задаче 1 (см. п. 7.1).

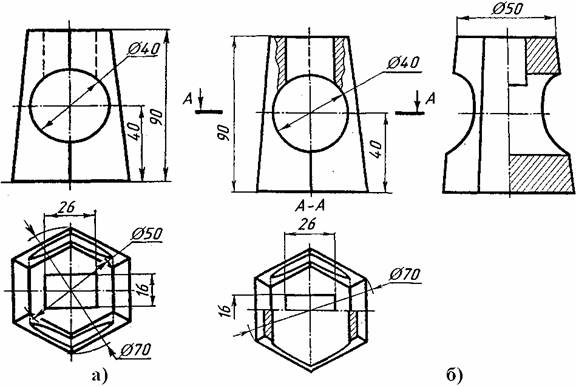

Рис. 38. Построение изображений в задаче 2:

а – исходное изображение; б – результат решения задачи

Заключительным этапом работы является построение наглядного изображения в изометрической проекции.
