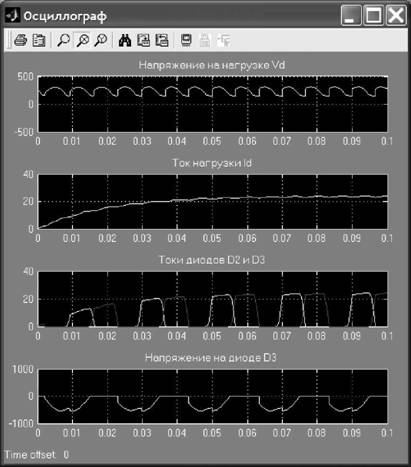

Рисунок 4.36 - Результаты моделирования выпрямителя

Рассмотрим еще один пример из области преобразовательной техники - широтно-импульсный преобразователь напряжения постоянного тока в переменный. Такие преобразователи широко применяются в технике при питании устройств от источников ограниченной мощности постоянного тока, например, аккумуляторов.

Принцип работы устройства в том, что напряжение источника постоянного тока периодически подключается к нагрузке с высокой частотой. Эта частота постоянна, но длительность импульсов изменяется по синусоидальному закону. При высокой частоте коммутации, нагрузка реаги- рует на усредненное значение напряжения, которое оказывается почти синусоидальным. Высшие гармоники в полученном токе тем меньше, чем больше индуктивность нагрузки и могут быть, при необходимости, значительно снижены применением фильтров. Для получения двухполярного напряжения нужен двухполярный (т.е. со средней точкой) источник постоянного напряжения и два ключа управляемых специальным генератором импульсов, скважность которых (т.е. относительная длительность) меняется в противофазе. Схема такой модели приведена на рисунке 4.37.


Рисунок 4.37 - Модель ШИМ преобразователя напряжения


Блок «Универсальный мост» это переименованный блок Universal Bridge в котором установлены опции: Number of bridge arms - 1 и Power Electronic device - IGBT/Diodes.
