Визуализация вычислений

Отметим, только, что среди специальных типов графиков имеются весьма интересные, которые можно с успехом применять для визуализации тех или иных процессов протекающих в электрических цепях и машинах, например, процедура еоше1(х,у) - ("комета") строит график зависимости у(х) постепенно во времени в виде траектории кометы. При этом изображающая точка на графике имеет вид маленькой кометы (с головкой и хвостиком), которая плавно перемещается от одной точки к другой. Это обстоятельство может быть полезным при построении временных и параметрических зависимостей.

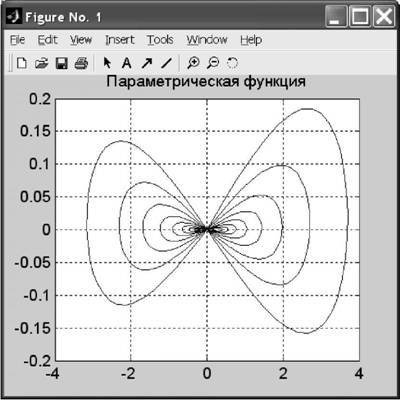

Рисунок 1.9 - График функции заданной параметрически

MATLAB имеет несколько функций, позволяющих строить графики в логарифмическом масштабе. Функция logspace с обращением:

х = logspace(dl,d2,n),

формирует вектор-строку х, содержащую n равноотдаленных в логарифмическом масштабе друг от друга точек, которые покрывают диапазон от 10dl до 10d2.

Функция loglog полностью аналогична функции plot, но графики по обеим осям строятся в логарифмическом масштабе. Для построения графиков, использующих логарифмический масштаб только по одной из координатных осей, пользуются процедурами semilogx и semilogy. Первая процедура строит графики с логарифмическим масштабом вдоль горизонтальной оси, вторая - вдоль вертикальной оси. Обращение к последним трем процедурам полностью аналогично обращению к функции plot.
