Построение графиков поверхностей

Команда plot3(...) является аналогом команды plot (...), но относится к функции двух переменных z(x, у). Она строит аксонометрическое изображение трехмерных поверхностей и представлена следующими формами:

plot3(x,y,z) - строит массив точек, представленных векторами х, у и z, соединяя их отрезками прямых. Эта команда имеет ограниченное применение;

plot3(X,Y,Z), где X, Y и Z - три матрицы одинакового размера, строит точки с координатами X(i,:), Y(i,:) и Z(i,:) и соединяет их отрезками прямых.


plot3(X,Y,Z)

График этой поверхности показан на рисунке 1.10.

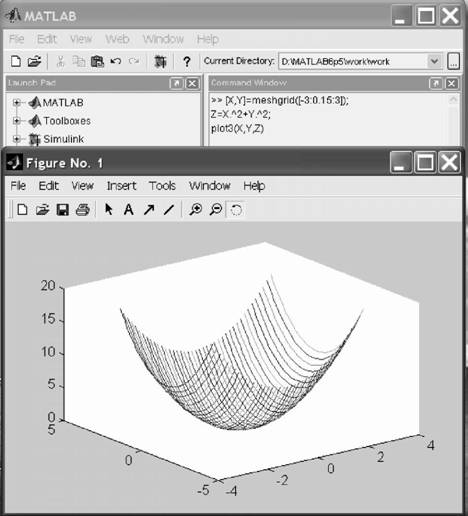

Рисунок 1.10 - График поверхности, построенный линиями

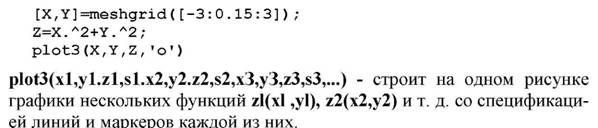

plot3(X,Y,Z,S) - обеспечивает построения, аналогичные, рассмотренным ранее, но со спецификацией стиля линий и точек, соответствующей спецификации команды plot. Ниже дан пример применения этой команды для построения поверхности кружками:
