Построение поверхности и ее проекции

Для повышения наглядности представления поверхностей можно использовать дополнительный график линий равного уровня, получаемый путем проецирования поверхности на опорную плоскость графика (под поверхностью). Для этого используется команда surft:

surfc(...) - аналогична команде surf, но обеспечивает дополнительное построение контурного графика проекции фигуры на опорную плоскость. Пример применения команды surft приводится ниже:



На рисунке 1.16 показан график, построенный в данном примере.

Графики трехмерных поверхностей весьма наглядны и могут с успехом применятся для изучения многих электротехнических явлений. Особенно они полезны при изучении раздела "Теория электромагнитного поля". Наглядность и выразительность визуализации решения задач по данному разделу во многом могут оказать помощь студентам освоить этот нелегкий материал.

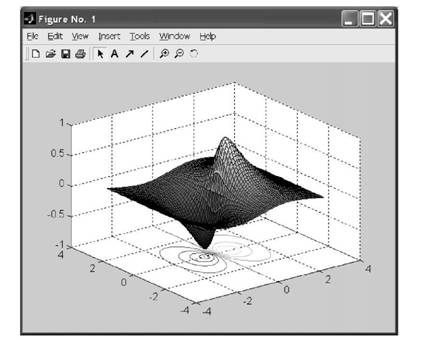

Рисунок 1.16 - График поверхности и ее проекции на опорную плоскость
