Эти источники образуют функционально полный набор источников электрической энергии и минимальный набор источников сигналов (в других расширениях MATLAB, кроме источников синусоидальных сигналов можно задавать великое множество источников сигналов самой разной формы). Этих наборов вполне достаточно для проектирования энергетических устройств. Трехфазные источники, входящие в данную библиотеку, применяются для моделирования мощных энергетических устройств, и здесь мы их рассматривать не будем.

АС Current Source является источником идеального (с бесконечно большим внутренним сопротивлением) переменного тока с заданной амплитудой, частотой и фазой. AC Current Source задает ток, который меняется по синусоидальному закону и описывается выражением:

I=Amplitude x sin(2pi x Frequency x t + Phase x pi/180).

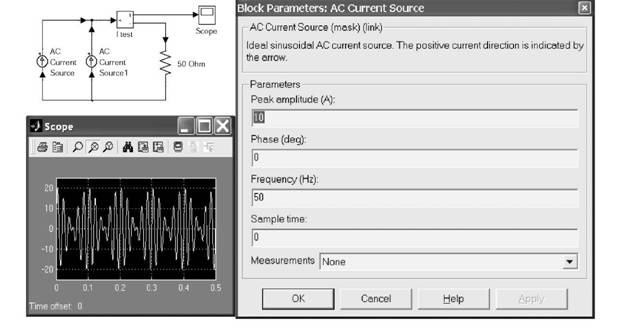

Рисунок 2.37 показывает пример применения модели источника переменного тока. Здесь показан случай суммирования двух токов в резисторе 50 Ом. В результате суммирования двух токов с разными частотами (50 и 60 Гц) наблюдается биение тока с разностной частотой.

Рисунок 2.37 - Схема, демонстрирующая суммирование токов от двух источников (слева), и осциллограмма тока в резисторе (справа)

О 0.1 0.2 0.3 0.4 0.5 ~Пте оАзе(: О

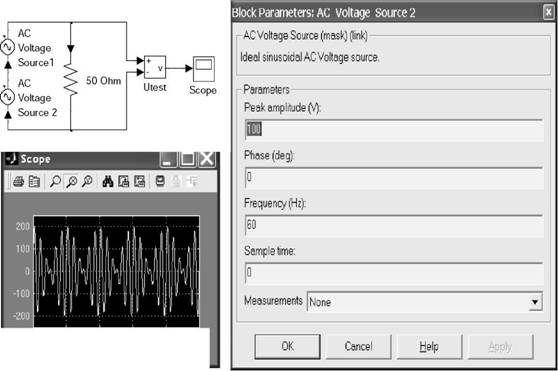

Риунок 2.38. Схема, суммирования напряжений от двух источников напряжения (слева) и осциллограмма результирующего сигнала
