Реактор размещен в бетонной шахте размером 21,6*21,6*25,5 м. Сверху и снизу расположены специальные плиты, обеспечивающими биологическую защиту (во время работы реактора, по его крышке («пятаку» реактора) можно ходить (Рис.5)). Реактор окружен боковой защитой в виде кольцевого бака с водой, который установлен на опорных конструкциях, крепящихся к бетонному основанию шахты реактора. Нижняя и верхняя плиты соединены между собой герметичным кожухом из листового проката.

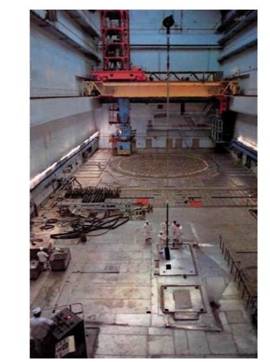

Рис. 5. Реакторный зал установки РБМК-1000

Ядерное оружие Неуправляемая цепная реакция с большим коэффициентом размножения нейтронов осуществляется в атомной бомбе. Для того чтобы происходило почти мгновенное выделение энергии (взрыв), реакция должна идти на быстрых нейтронах (без применения замедлителей). Взрывчатым веществом служит чистый уран или плутоний.

Внутри герметичного кожуха реактора на нижней плите установлена графитовая кладка реактора, состоящая из 2488 вертикальных графитовых колонн, собранных из прямоугольных блоков высотой 200, 300, 500 и 600 мм, с основанием 250*250 мм и внутренним отверстием диаметром 114 мм. 1693 колонны предназначены для установки в них топливных каналов, каналов для СУЗ, а остальные являются боковым отражателем. Каналы представляют собой трубчатую конструкцию, состоящую из центральной, выполненной из циркониевого сплава части на высоте активной зоны и нижней и верхней концевых частей, выполненных из нержавеющей стали. К нижним частям каналов приварены трубопроводы для подвода и отвода теплоносителя. Для кладки реактора используется графит плотностью 1,65 г/см3.

Схема реактора РБМК-1000 представлена на Рис.7 и, в более наглядном виде, на Рис.8. Система теплосъема реактора одноконтурная - вырабатываемый пар под давлением 65 атм и при температуре 280 0С подается на турбины. Активная зона имеет высоту 7 м, диаметр около 12 м, в ней находится 1690 рабочих каналов, содержащих примерно 200 т урана. Тепловая мощность реактора - 3200 МВт, электрическая - 1000 МВт.

Внутренняя полость реактора заполнена прокачиваемой через кладку азотно-гелиевой смесью с небольшим избыточным давлением, благодаря чему обеспечивается нейтральная атмосфера для находящегося при высокой температуре графита, что предотвращает его выгорание. Газовая среда реактора служит также для вентиляции внутриреакторного пространства и для контроля целостности каналов. Добавка гелия увеличивает теплопроводность газовой смеси и улучшает условия теплоотвода от графитовой кладки к теплоносителю внутри каналов.
