Технологическое оборудование

Котлы типа КС-200 ВТКУ (рис. 18) и КС-450 ВТКУ устанавливают за печами обжига серного колчедана в кипящем слое производительностью по колчедану соответственно 200 и 450 т/сут. Котлы однобарабанные, водотрубные с естественной циркуляцией. Для создания условий, необходимых для проведения технологического процесса, часть испарительной поверхности и пароперегреватель установлены в кипящем слое; они обеспечивают снижение температуры слоя до 850-900 °С.

.

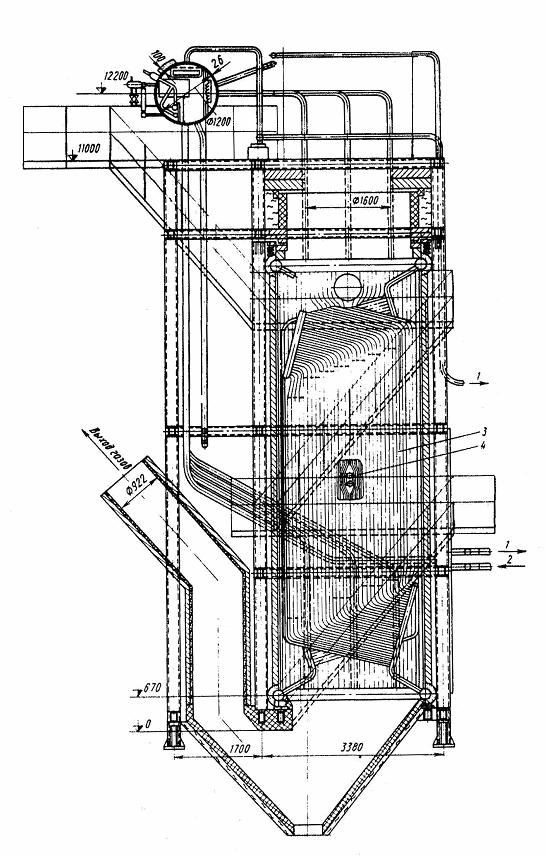

Рис. 18. Котел КС-200 ВТКУ:

1 - к пароперегревателю, расположенному в кипящем слое;

2 - от пароперегревателя; 3 - испарительный блок; 4 - ударная очистка

Котел, использующий теплоту отходящих газов, водотрубный, однобарабанный, с естественной циркуляцией. Основная испарительная поверхность нагрева котла выполнена в виде цельносварной радиационно-конвективной шахты с испарительными ширмами. Ширма выполнена из труб диаметром 38х5 мм, соединенных замкнутыми коллекторами. В шахте расположены 22 испарительные вертикальные ширмы. В верхней и нижней частях ширм трубы подсоединены к вертикальным коллекторам, которые в свою очередь присоединены к нижнему и верхнему замкнутым коллекторам. Коллекторы соединены опускными и подъемными трубами с барабаном котла. С барабаном соединены также испарительные поверхности нагрева, которые расположены в кипящем слое. Змеевики горизонтального пароперегревателя также расположены в кипящем слое. Регулирование температуры уходящих газов достигается перепуском части газов через байпасный газоход с шибером. Температура газов на входе в котел 850-900 °С, температура уходящих газов 420-450 °С. Паропроизводительность ЭТА 10 т/ч, давление перегретого пара 4 МПа, температура перегретого пара 440 °С.
