Технологическое оборудование

Экраны, образующие поверхности нагрева, выполнены цельносварными, мембранными. Нижняя часть подъемного газохода котла (кессон) расположена над горловиной конвертера. В связи с работой ОКГ-300 по схеме без дожигания оксида углерода зазор между горловиной конвертера и кессоном уплотняют с помощью подвижной уплотнительной муфты («юбки»), что дает возможность поддерживать минимальный коэффициент избытка воздуха (0,05-0,11). Над кессоном установлен стационарный газоход ОКГ, состоящий из подъемной, переходной и опускной частей. Во время кислородной продувки газы из горловины конвертера с температурой 1600-1700 °С поступают в котел, где используется физическая и часть химической (соответствующей возможному присосу воздуха) теплоты для выработки насыщенного пара. Для снижения температуры уходящих продуктов сгорания на выходе из ОКГ до 300—380 °С, допускающей нормальную работу газоочистительной установки, в опускной газоход впрыскивают воду.

Котел оборудован системой автоматического питания на протяжении всей плавки; предусмотрена возможность перевода основных поверхностей нагрева на естественную циркуляцию. Такие охладители конвертерных газов имеют незначительное аэродинамическое сопротивление, высокую герметичность и надежность в эксплуатации и не накладывают ограничений на работу основного металлургического оборудования.

При работе ОКГ в переменных режимах на самих котлах выработка перегретого пара практически невозможна, поэтому для перегрева пара используют центральный пароперегреватель (рис. 26).

На фронтовой стене камеры установлена туннельная смесительная горелка доменного газа 1. В задней части камеры потолочные экранные трубы разведены в фестон 3 для прохода газов в газоход конвективной части пароперегревателя.

Пар от КУ поступает в радиационную часть пароперегревателя, затем по перепускным трубам подводится к верхнему пакету его конвективной части. Последняя выполнена по противоточной схеме с горизонтально расположенными змеевиками. Конвективная часть пароперегревателя состоит из двух блоков: первый по ходу пара выполнен из труб диаметром 32´3 мм, второй - из труб диаметром 32´4 мм. Радиационная часть пароперегревателя выполнена из труб диаметром 32´3 мм.

Подогреватель доменного газа трубчатый, горизонтальный, расположен между двумя ступенями воздухоподогревателя. Доменный газ проходит внутри труб и делает два хода. Подогретый доменный газ подается к горелке центрального пароперегревателя. Воздухоподогреватель состоит из одноходового трубчатого куба в нижней части опускного газохода и двухходового куба в верхней части газохода. Трубы воздухоподогревателя расположены вертикально. Внутри труб проходят топочные газы. Подогретый воздух используется для сжигания доменного газа в смесительной горелке топки центрального пароперегревателя. Воздухоподогреватель и подогреватель доменного газа выполнены из труб диаметром 45´3 мм.

Центральный пароперегреватель рассчитан на паропроизводительность 40 т/ч. Давление пара на выходе из пароперегревателя ЦП-6О-С-45 составляет 4,5 МПа, а пароперегревателя ЦП-60-С-19 ~ 1,9  МПа. Температура пара на выходе из пароперегревателей равна соответственно 445 и 380 °С. Температура уходящих газов соответственно составляет 240 и 205 °С.

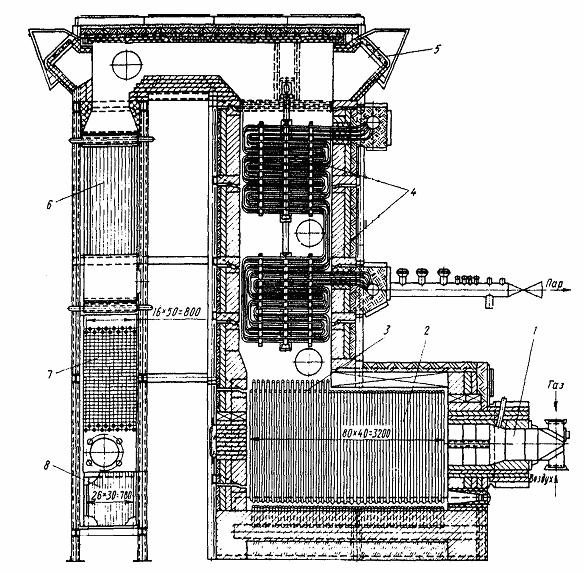

Рис. 26. Центральный пароперегреватель:

1 – горелка доменного газа; 2 – радиационный пароперегреватель; 3 – фестон;

4 – конвективный пароперегреватель; 5 – взрывные клапаны; 6, 8 – две ступени воздухоподогревателя; 7 – подогреватель доменного газа
