На рис. 65 приведена расчетная зависимость изменения КПД газовой турбины при увеличении доли впрыскиваемого пара.

Рис. 65. Изменение КПД газовой турбины при увеличении доли впрыскиваемого пара

В отличие от схемы на рис. 63 без промежуточного пароперегревателя в тепловой схеме на рис. 66 часть потенциала перегретого пара срабатывается за котлом-утилизатором в паровой турбине, затем снова подогревается в промежуточном пароперегревателе и после этого вводится в камеру сгорания ГТУ. Такое решение повышает мощность и экономичность установки, но приводит к усложнению конструкции КУ и схемы ПГУ.

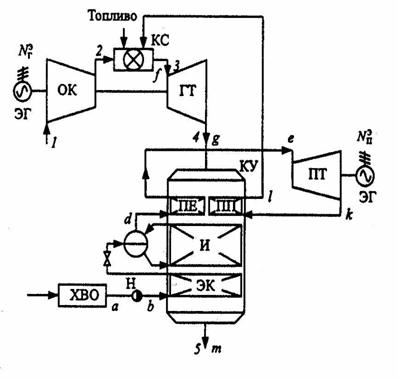

Рис. 66. Тепловая схемы ПГУ со впрыском пара и промежуточным пароперегревателем:

ГТ - газовая турбина; КС – камера сгорания ГТУ; ЭГ – электрогенератор; ОК – осевой компрессор; КУ – котел-утилизатор; ПЕ – перегреватель; И – испаритель; ЭК – экономайзер; Н – насос; ХВО – химическая водоочистка; ПТ – паровая турбина;

ПП – промежуточный перегреватель
