Инженерная графика и машиностроительное черчение

Чертежи изделий основного производства подразделяются на проектные и рабочие чертежи.

Чертежи проектные подразделяются на: а) чертежи эскизного проекта, дающее общее представление об устройстве, размерах и принципе работы проектируемого изделия; б) чертежи технического проекта, состоящие в основном из общих видов и сборочных чертежей, оформленные таким образом, чтобы по ним можно было разработать рабочие чертежи

Чертежи рабочие —представляют собой такие чертежи, которые в совокупности с техническими условиями содержат все необходимые данные для изготовления или ремонта и контроля изделия.

Чертежи рабочие, в зависимости от их назначения, подразделяются на чертежи: а) для серийного или массового производства; б) для индивидуального производства и в) чертежи ремонтные.

Виды чертежей для серийного или массового производства, в зависимости от степени конструктивной и технологической отработки изделий и стадии освоения производства, приведены в табл. 5.

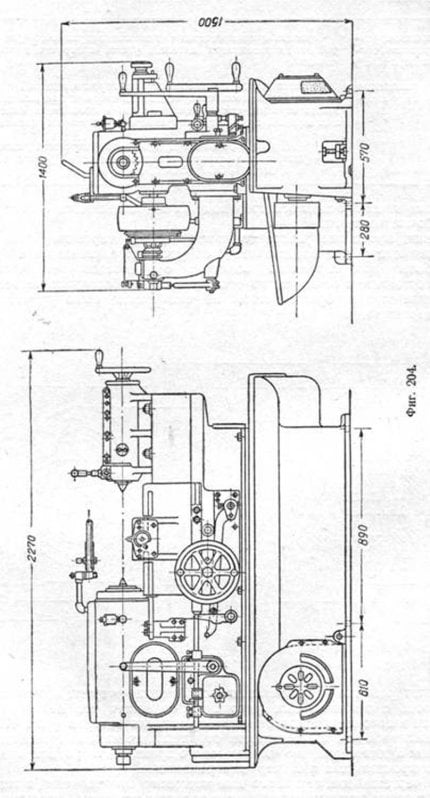

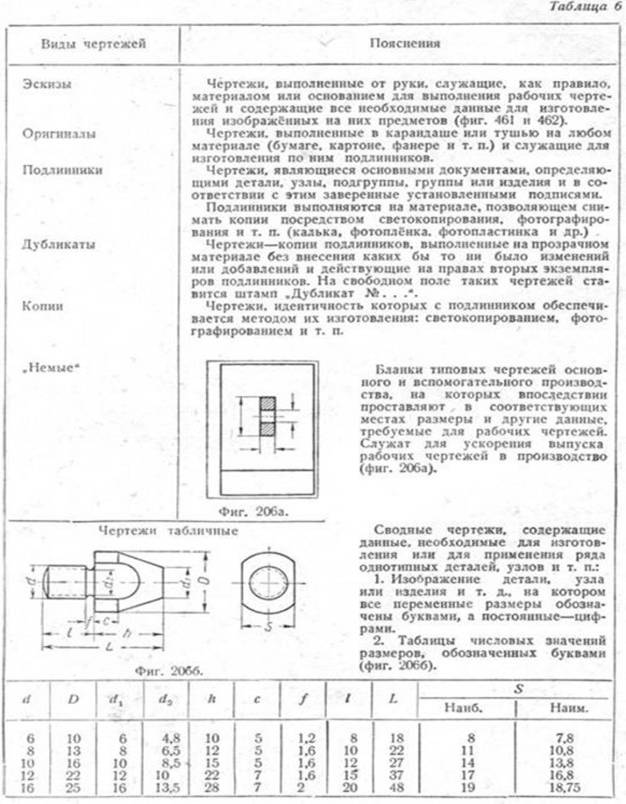

Виды машиностроительных чертежей в зависимости от целевого назначения и характера использования приведены в табл. 6.

Как уже говорилось, чертежи составляются для изделий основного производства и изделий вспомогательного производства.

Изделием основного производства называется объект производства.

Изделием вспомогательного производства называется приспособление, штамп или инструмент, служащие для изготовления вновь проектируемого изделия основного производства.

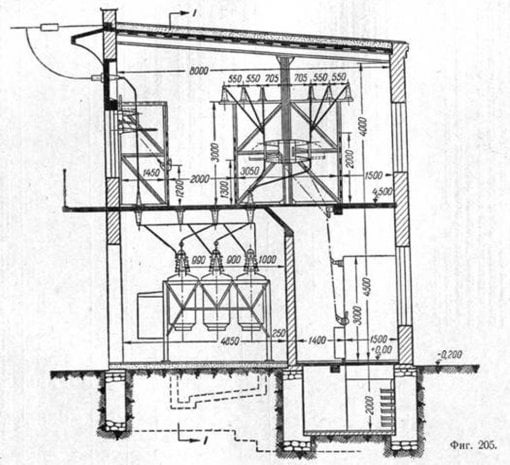

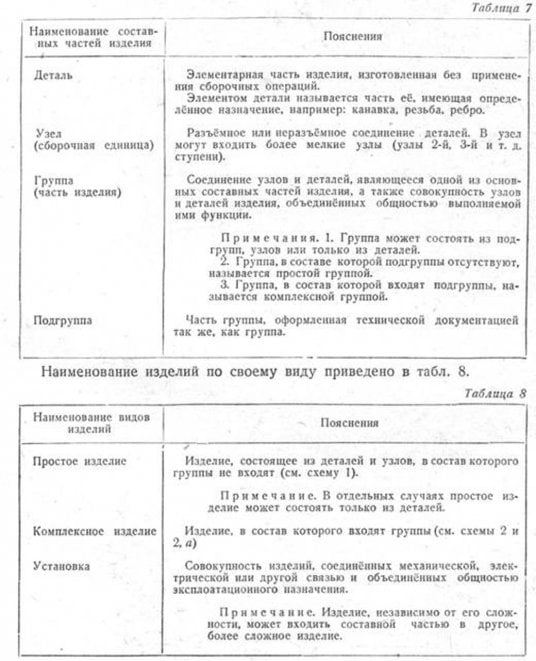

Составные части изделий (по ГОСТ 5290-50) приведены в табл. 7.

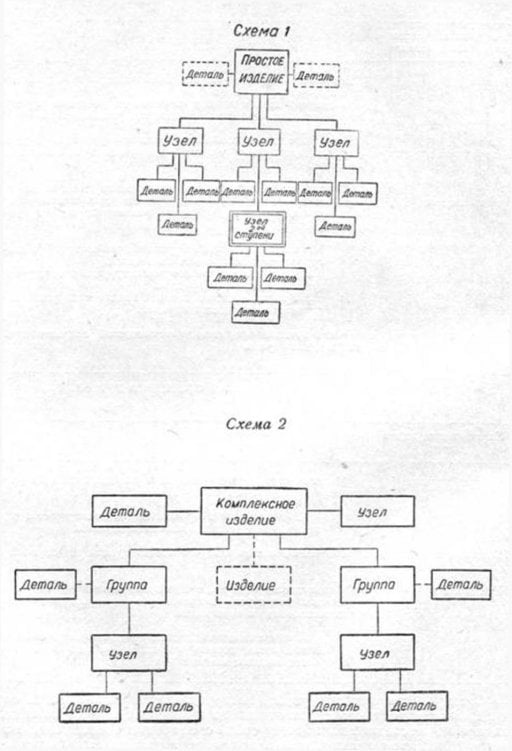

Совокупность деталей, узлов, подгрупп, групп или изделий, объединённых общностью эксплоатационного назначения или другими признаками, но не соединённых между собой сборочными операциями, называется комплектом деталей, узлов, подгрупп, групп, изделий (например: "Комплект запчастей", "Комплект принадлежностей").
