При деталировании сборочных чертежей в первую очередь следует вычерчивать основную деталь, например корпус, так как с размерами основной детали связаны размеры сопряжённых с ней деталей, а также выбор и назначение посадок и знаков чистоты обработки поверхностей. Это важно ещё и потому, что размеры всех деталей должны быть взаимно увязаны. Например, если две детали скреплены между собою болтами, то в соединяемых деталях должны быть одинаковыми расстояние между осями отверстий для болтов и диаметры отверстий, через которые проходят болты.

Рабочий чертёж, кроме изображения детали, должен содержать также и необходимые для её изготовления и контроля размеры, допуски, обозначения чистоты поверхности, данные о материале, термообработке, отделке и другие технические требования к готовой детали, если последние не включены в технические условия.

Независимо от принятого масштаба, на рабочих чертежах деталей проставляются только действительные размеры.

Размеры сопряжённых элементов детали должны быть снабжены допусками и посадками. Должны быть также проставлены допуски на линейные размеры, расстояния между отверстиями и т. п. Исключение составляют размеры, определяющие зоны различной степени чистоты обработки одной и той же поверхности, зоны термообработки, отделки, размеры неответственных фасок и радиусов скруглений и т. п., которые могут проставляться без допусков.

П p и м e ч а н и я. 1. Допускается не проставлять непосредственно у размеров, а оговаривать соответствующей общей надписью на свободном поле чертежа отдельные, имеющие широкое применение категории допусков, например: допуски на свободные размеры, допуски на размеры литых необработанных элементов детали и др. При этом ссылки на заводские или ведомственные нормали не допускаются

2. Свободными называются размеры, не входящие в размерные цепи и не влияющие непосредственно на характер соединения деталей (фиг. 444).

Если в деталях, изготовляемых из листового, катаного, калиброванного или других разновидностей стандартных профилей материала, отдельные части не подвергаются обработке, то размеры, как правило, проставляются без допусков.

В отдельных случаях, когда конструктивные условия требуют простановки этих допусков, такие размеры проставляются с теми допусками, которые установлены соответствующими стандартами или техническими условиями на применяемые профили материалов.

Если потребная точность или другие эксплоатационные качества соединения достигаются подбором, пригонкой и т. п., то необходимо в чертежах давать указания относительно характера сопряжений, метода их обеспечения и способа контроля.

При нанесении знаков чистоты обработки по ГОСТ 2789-45 не следует указывать повышенной чистоты обработки, где это не требуется, чтобы не удорожать изготовление детали.

Если поверхности детали должны быть обработаны одинаково, то на чертеже пишется: кругом с указанием степени чистоты обработки условными знаками (фиг. 447).

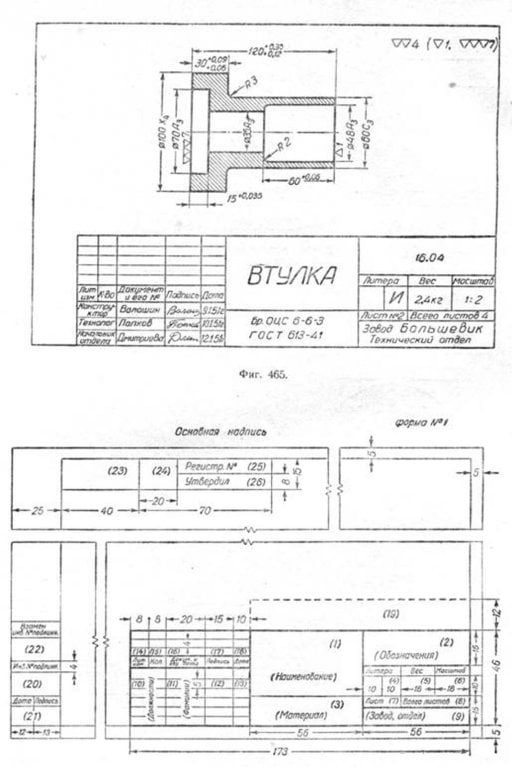

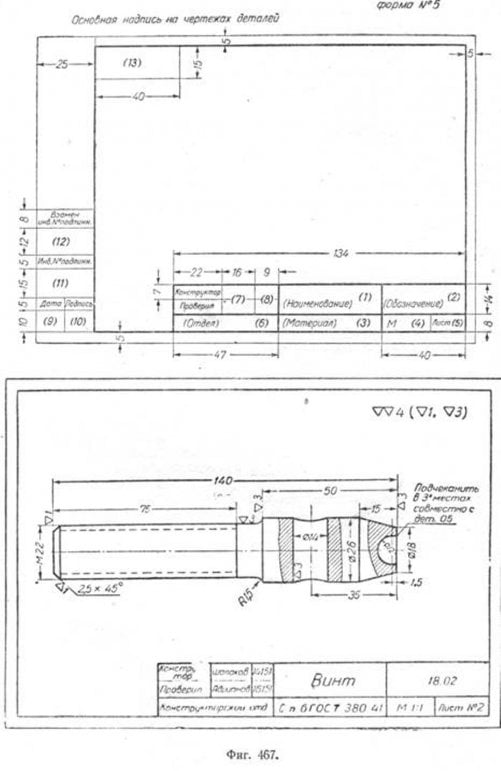

 При вычерчивании нужно показать разрезы детали, если в этом есть необходимость, а в некоторых случаях и сечения отдельных мест. Они внесут ясность в очертания детали (фиг. 465 и 467).



На чертеже каждой детали записывают также важнейшие технические условия, которым должна удовлетворять деталь после обработки, например, указывается твёрдость после закалки или величина нагрузки при испытании (для пружин) и т. д. (фиг. 456 и 458).

При вычерчивании стандартных деталей, например болтов, гаек, шарикоподшипников и т. п., следует придерживаться соответствующих ГОСТ.

Каждый чертёж должен быть выполнен технически грамотно и графически хорошо оформлен и должен содержать в себе все исчерпывающие сведения, необходимые для изготовления деталей. Не должно быть ни одной упущенной мелочи (упущения в простановке размеров, недоведённая линия, неясно написанный размер и т. п.), из-за чего могут возникать недоразумения или брак изготовляемой по чертежу детали.

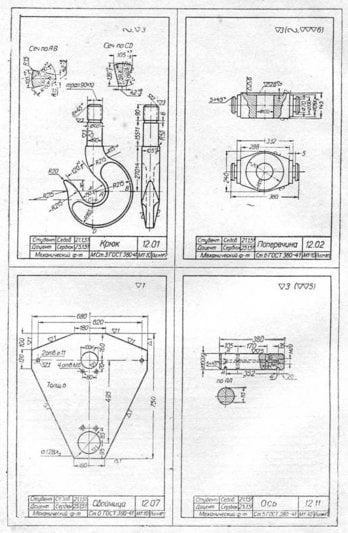

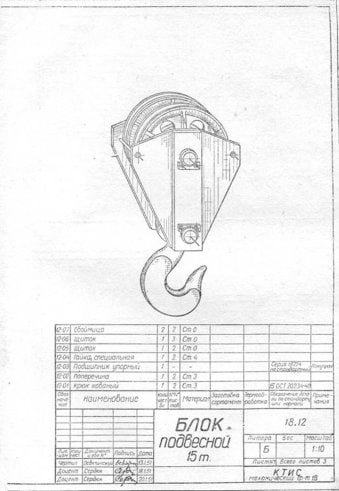

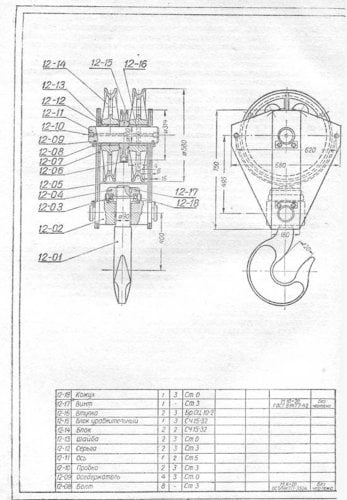

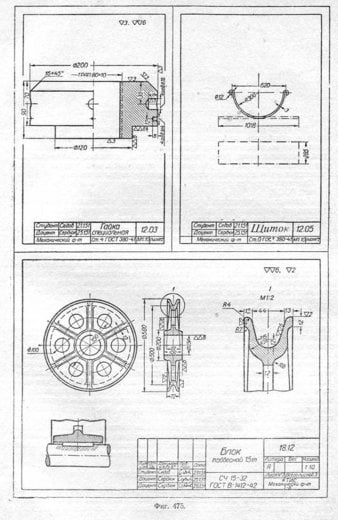

Пример выполнения деталирования сборочного чертежа (фиг. 474) приведён на чертежах основных деталей подвесного блока (фиг. 475).

Сборочные чертежи

Сборочными чертежами называются такие чертежи, на которых изображаются в собранном виде машины, механизмы или их узлы. Эти чертежи служат для производства монтажа машин, а также составления по ним путём деталирования рабочих чертежей.

Выполнение чертежей изделий вспомогательного производства

1. Общие положения. Общие требования к выполнению чертежей изделий вспомогательного производства такие же, как и для чертежей основного производства.

2. Чертежи изделий, состоящих из двух и более деталей, выполняются на одном листе, причём для каждой детали формат чертежа подбирается по ГОСТ 3450-46.

3. Если является необходимость поместить на одном листе с чертежами деталей сборочный чертёж, последний помещают в правой нижней части листа.

4. Сборочные чертежи приспособлений и штампов, изготовляемых с применением стандартных или нормальных универсальных приспособлений или пакетов штампов, выполняются тонкими линиями, без детального вычерчивания всех элементов конструкции, причём в спецификацию вносятся все детали, подлежащие дополнительной обработке, а также заново спроектированные (нестандартные) узлы и детали.

5. Детали и узлы, закреплённые в приспособлениях для обработки, вычерчиваются на сборочном чертеже штрих-пунктирной линией толщиной b/2 - b/3

6. Обозначение на чертежах способов обработки, обеспечивающих точность размеров, чистоту поверхности или требуемое соединение деталей, допускается помещать в непосредственной близости к рассматриваемому элементу и связывать с последним тонкой линией. Такие указания допускается также давать в виде технических требований в правом верхнем углу чертежа.

7. Допуски в чертежах по стандарту на нормальные диаметры проставляются в числовом и буквенном выражениях, в остальных случаях только в числовом выражении.

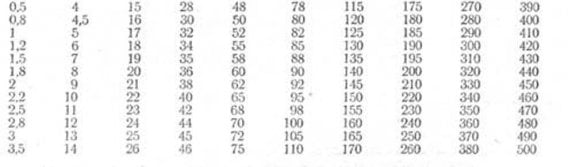

Ниже приведены нормальные диаметры по OCT/BKC 6270.

П p и м e ч а н и е. Если в отдельных случаях возможно применение не всех диаметров, то рекомендуется отбирать в первую очередь диаметры, оканчивающиеся на 0, во вторую—диаметры, оканчивающиеся на 0 и 5, и в третью — оканчивающиеся на 0, 2, 5 и 8.

8. Для стандартных и нормальных деталей, применяемых с дополнительной обработкой, вызывающей изменение их размеров, изготавливаются рабочие чертежи; при этом проставляются лишь те размеры и знаки чистоты поверхности, которые необходимы для дополнительной обработки. Если эти детали требуют только дополнительной термической обработки или специального покрытия, то такие данные допускается указывать в спецификации; рабочие чертежи на такие детали можно не вычерчивать.
