Инженерная графика и машиностроительное черчение

Чтение сборочных чертежей

От каждого технически подготовленного лица требуется умение читать любой грамотно составленный чертёж.

Прочесть чертёж—это значит ясно представить форму и размеры деталей, изображённых на данном чертеже, разобраться во взаимной связи деталей и узлов в их взаимодействии. Без этого •невозможно произвести деталирование сборочного чертежа или выполнить по нём сборку машины. При чтении сборочного чертежа необходимо ознакомиться с конструкцией, назначением и работой машины; разобраться во всей технической документации машины, если она имеется; ознакомиться со всеми проекциями, дополнительными или частичными видами, разрезами, сечениями и т. д.; ознакомиться по спецификации с названиями деталей и отыскать их на чертеже, начиная с первого номера, и разобраться в их форме, назначении, взаимной связи и т. д.

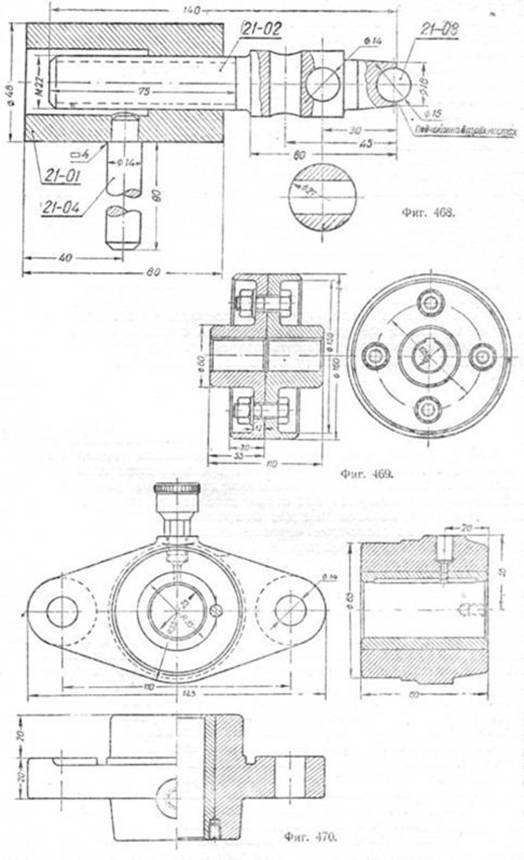

Для примера рассмотрим сборочный чертёж фланцевого подшипника (фиг. 470), служащего опорой для вала, работающего с малой скоростью. Подшипник состоит из корпуса 7 и втулки 2, соединённой с ним установочным винтом 3. Поверхности сопряжения вала и втулки чисто обработаны и смазываются во время работы с помощью маслёнки 4.

Подшипник вычерчен в трёх проекциях с разрезами. Главный вид выполнен без разреза. На плане показан горизонтальный, а на виде сбоку—полный разрез.

Корпус подшипника, имеющий посредине цилиндрическое отверстие для цапфы, переходит в овальный фланец, на котором расположены два прилива цилиндрической формы с отверстиями для крепления болтами. Сверху на корпусе расположен прилив с отверстием под резьбу маслёнки и выходом к смазочной канавке. Внутренняя и наружная поверхности втулки цилиндрические. В верхней части втулки имеются отверстие и смазочная канавка. Установочный винт предотвращает проворачивание втулки в корпусе. Маслёнка, имеющая вспомогательное значение, вычерчена тонкими линиями. Такое изображение деталей допускается (см. ГОСТ 3456-46),

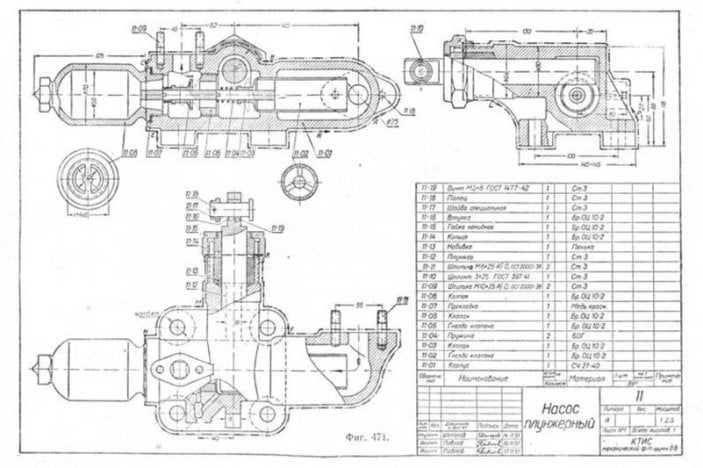

На фиг. 471 изображён плунжерный насос, представляющий собой более сложную конструкцию.

Насос состоит из корпуса 1 с двумя присоединительными фланцами, воздушного колпака 8, плунжера 12 и двух клапанов—всасывающего 3 и нагнетательного 6.

Плунжер насоса совершает возвратно-поступательное движение. При выдвижении плунжера в образовавшемся пространстве создаётся вакуум и в корпус устремляется вода через входное отверстие ? 25.

Впускной клапан 3 под давлением воды откроется, а выпускной клапан 6 остаётся закрытым. Вода заполнит освобождённое пространство, и клапан 3 под действием пружины 4 закроется. При обратном движении плунжера откроется давлением воды клапан 6, и вода устремится в нагнетательное отверстие. Направление движения нагнетаемой воды показано стрелкой. После того как плунжер вытолкнет из полости часть воды, клапан 6 под действием пружины закроется, а клапан 3 откроется. Дальше процесс повторяется. Равномерность подачи воды обеспечивается воздушным колпаком 8, в котором всегда остаётся часть воздуха, упругое сжатие которого сглаживает пульсации, создаваемые движением плунжера. Для предотвращения течи, между стенками плунжера и корпуса устроено сальниковое уплотнение, состоящее из набивки 13, сальникового кольца 14 и накидной гайки 15. Присоединение плунжера насоса к головке шатуна кривошипного механизма производится при помощи пальца 18. Насос присоединяется к приёмному и нагнетательному трубопроводам шпильками 9 и 11. Подвижные клапаны 3 и 6 изображены в двух крайних рабочих положениях. Контурными линиями показано положение клапанов при нагнетании, тонкими — при всасывании.

Насос изображён в трёх проекциях с разрезами: полным и частичными. Кроме того, добавлены виды, уточняющие некоторые элементы конструкции.

Чертёж снабжён основной надписью и спецификацией по форме

№ 3 (для чертежей изделий основного производства).

Ознакомившись с описанием конструкции насоса и принципом его работы, рассмотрим порядок чтения чертежа на одной из наиболее сложных его деталей—корпусе.

Чтобы представить форму какой-либо детали, обозначенной на сборочном чертеже, необходимо отыскать её во всех проекциях и зрительно обойти по наружному контуру все принадлежащие ей элементы. Зададимся исходной точкой N на главном виде и направлением обхода против часовой стрелки. Движемся по контуру в указанном стрелкой направлении к точке А. По горизонтальной проекции убеждаемся в том, что выступающая вправо овальная часть принадлежит этой же детали. Правильность этого подтверждает штриховка материала, которая во всех проекциях выполнена в одном направлении; поэтому дальнейший путь от точки А к точке В совершаем вокруг овальной части так, как это показано на чертеже. В точке В кривая радиуса 30 мм образована фронтальной секущей плоскостью, след которой на профильной проекции сливается с профильной осью корпуса. Как видно, профильная проекция даёт более наглядное представление о форме. На этой проекции видно, что цилиндрическая часть корпуса влево от профильной оси переходит с диаметра 60 мм в диаметр 64 мм, а дальше снова переходит в диаметр 60 мм. Следовательно, наружное очертание на главном виде обозначится не по кривой радиуса 30 мм, а по кривой радиуса 32 мм. Поэтому переход от точки В к точке С должен быть совершён так, как это обозначено на чертеже. Обогнув цилиндрическую часть корпуса по кривой, приходим далее, минуя шпильки, к точке С. Мысленно считая, что колпак отвинчен, переходим от точки С к точке E. Чтобы правильно выйти от точки E к точке N, обратимся к другим проекциям. На горизонтальной проекции видно, что выступы представляют собой четыре прилива цилиндрической формы и в каждом из них имеется сквозное отверстие ? 18 мм. Это подтверждается и на профильной проекции. Следовательно, путь от точки E нужно совершать вокруг приливов и таким образом прийти к исходной точке N.

Зрительный обход контура корпуса на горизонтальной плоскости проекций не представляет затруднений. На профильной проекции в точке P на пересечения наклонной прямой и штрих-пунктирной, которой, как нам известно, обозначаются на чертежах отпавшие после разреза части (наложенные проекции), огибаем прилив, который также изображён на горизонтальной плоскости проекций.

Наклонная прямая представляет ребро жёсткости толщиной 18 мм, что видно на горизонтальной проекции. Следовательно, прилив и ребро принадлежат одной и той же детали.

Переход от точки P к R подобен переходу от точки С к E. Кривая за точкой L относится к очертанию ребра жёсткости, которое обозначено штриховыми линиями на горизонтальной проекции под цилиндрической частью корпуса. Следовательно, это ребро также относится к корпусу. Ребро на профильной проекции не заштриховано, хотя плоскость разреза и прошла через него, так как рёбра вдоль не режутся. Дальнейший путь от точки L к точке P ясен из чертежа.

Из сказанного следует, что для того, чтобы разобраться по сборочному чертежу в очертаниях какой-либо детали, необходимо отыскать изображение её на всех проекциях, и в затруднительных случаях прибегать к сопоставлению этих изображений, пользуясь при зтом дополнительными разрезами, выносными сечениями и другими вспомогательными изображениями.

Следует также напомнить, что штриховка разрезов деталей является одним из признаков, по которому можно судить о границе, отделяющей одну деталь от другой, так как соприкасающиеся между собой детали в разрезах штрихуются различно.

Навыки беглого чтения чертежей приобретаются в процессе систематического и настойчивого выполнения упражнений, в разборе детальных и сборочных чертежей в порядке возрастающей их сложности, а также путём изучения стандартов „Чертежи в машиностроении".
