Нанесение позиций деталей и подразделений изделий на сборочных чертежах

1. Номера деталей и подразделений (узлов, комплектов и т. п.) изделий указываются на сборочных чертежах на выносках, по возможности вне контура проекций. Помещать цифры номеров следует на „полках".

2. Номер следует выносить с того вида или разреза, где данная деталь или данное подразделение изделия проектируется как видимое, отдавая преимущество при прочих равных условиях главному виду.

3. Номер каждой детали или каждого подразделения изделия следует, как правило, указывать на данном сборочном чертеже лишь один раз.

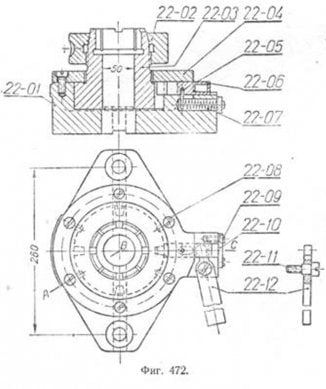

4. „Полки" для цифр позиций следует располагать по направлениям, параллельным или перпендикулярным по отношению к направлению основной надписи на чертеже, по возможности на одной линии (фиг. 472). Расположение в шахматном порядке допускается лишь в случае стеснённости при размещении. Позиции рекомендуется по возможности располагать либо по часовой стрелке, либо против часовой стрелки, но только в одном направлении.

5. Цифры для номеров должны быть по размеру больше, чем цифры для размеров на том же чертеже, и выполнены в соответствии с ГОСТ 3454-46.

6. Толщина „полки" должна примерно равняться толщине обводки линий видимого контура на данном чертеже.

7. Линии-выноски не должны пересекаться между собой, не должны быть параллельны линиям штриховки (если выноска проходит по заштрихованному полю) и по возможности не должны пересекать проекций других деталей. Допускается применять ломаные линии-выноски, но не более чем с одним изломом. Толщина линии- выноски должна быть такой же, как толщина размерных и выносных линий на данном чертеже (b/4 и менее).

8. С одного конца линия-выноска должна заходить на проекцию указываемой детали или подразделения изделия и заканчиваться утолщением в виде точки; допускается заканчивать линию-выноску стрелкой (фиг. 473). Другой конец линии-выноски следует помещать на конце „полки" (фиг. 472).

9. Допускается общая линия-выноска для группы крепёжных деталей (например, для группы болт — шайба—гайка), относящихся к одной и той же точке крепления.

 Основные надписи и спецификации

Изображение детали или изделия на чертеже ещё не даёт исчерпывающих данных, необходимых для их изготовления. Для этой цели недостаточно только иметь представление о форме, размерах и взаимной связи деталей друг с другом, необходимы также сведения, содержащие перечень всех деталей, входящих в данное изделие, сведения об их количестве, материале, из которого они должны быть изготовлены, весе и пр. Все эти данные должны быть помещены на чертежах в специальных рамках для надписей и в спецификациях по форме согласно ГОСТ 5293-50.

Основные надписи чертежей основного производства.

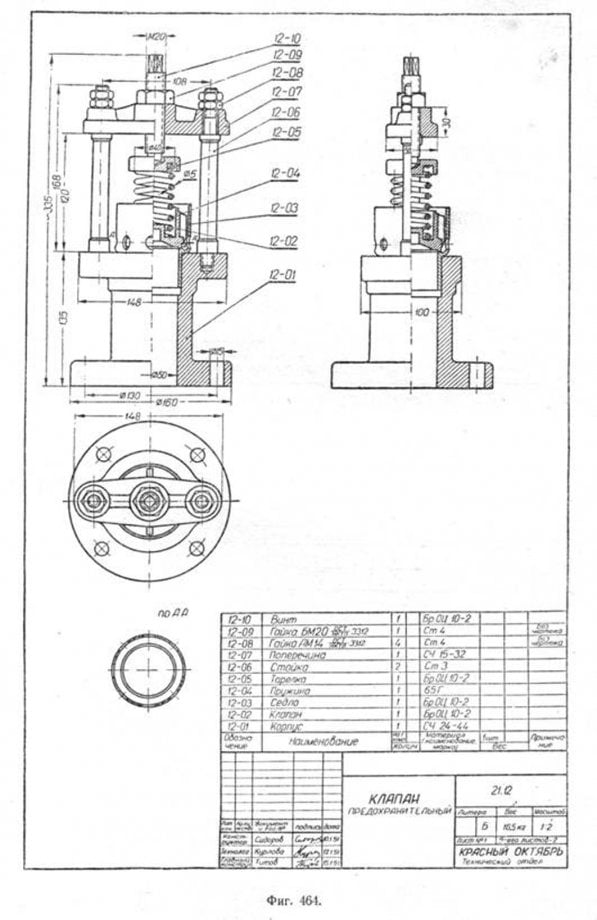

1. Каждый чертёж должен иметь основную надпись, а сборочные и монтажные чертежи—также и спецификацию (фиг. 464). Кроме того, каждый чертёж должен иметь дополнительные отметки о регистрации его техническим архивом и заказчиком (если последний утверждает чертежи).

2. Основная надпись должна помещаться в правом нижнем углу чертежа.

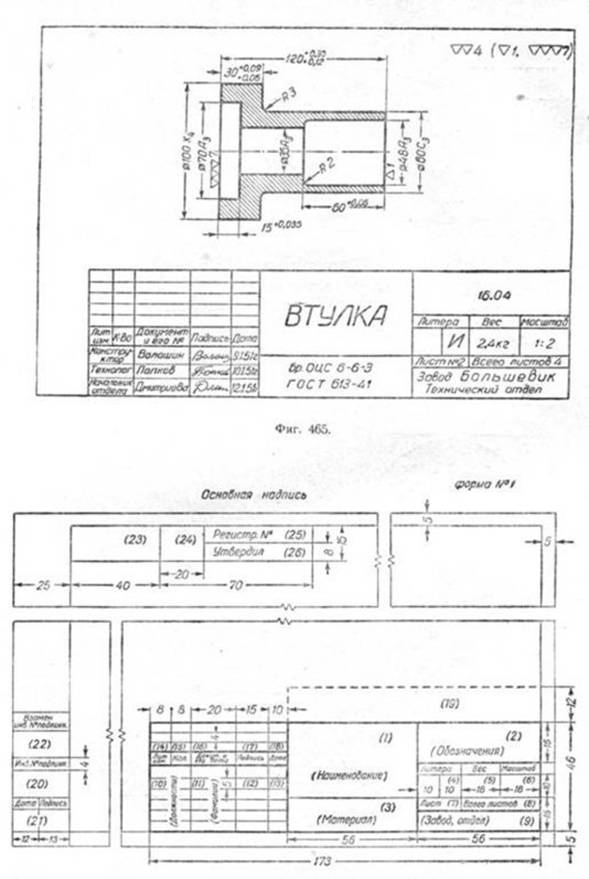

3. Основная надпись на листах всех форматов по ГОСТ 3450-46, за исключением формата a5, располагается вдоль большей или меньшей стороны листа, а на листах формата а5—только большей стороны (фиг. 465).

4. Содержание и размеры основной надписи должны соответствовать форме № 1.

П p и м e ч а н и е. Табличку изменений в основной надписи, в случае необходимости, разрешается продолжать вверх или влево за основную надпись.

5. Заполнение позиций основной надписи (номера позиций на формах указаны в скобках) надлежит производить следующим образом:

Позиция 1. Указывается наименование детали, узла, подгруппы, группы или изделия, например: Кронштейн, Шестерня, Насос, Двигатель и т. д. (на фиг. 465—Втулка).

П p и м e ч а н и е. Если наименование детали, узла, подгруппы, группы или изделия состоит из нескольких слов, то на первом месте должно быть имя существительное, например: Валик промежуточный, Пружина спиральная и т. д. (на фиг. 464 — Клапан предохранительный).
