На чертежах стандартных деталей и узлов, кроме наименования, указывается также и обозначение детали или узла по стандарту.

Позиция 2. Проставляется обозначение чертежа (на фиг. 464— 21.12, а на фиг. 465—16-04).

П о з и ц и я 3. Указываются наименование и марка материала по стандарту (с номером стандарта), а также, если технические условия на данный материал даны отдельным стандартом, — номер последнего. Для деталей, конструкция которых требует, чтобы они были изготовлены только из сортового материала определённого профиля и размера (проволока, лента, калиброванный пруток и т. д.), указываются сортамент по стандарту и номер последнего.

П p и м e ч а н и е. В случае отсутствия стандарта на применяемый материал указываются обозначение материала по ведомственным техническим условиям, а также шифр (номер) последних.

Позиция 4. Вписывается литера, присвоенная данному чертежу, — в левый квадрат литера А, в правый — Б (на фиг. 464 литера Б, а на фиг. 465-И).

Позиция 5. Указывается чистый вес изделия или его составной части в килограммах (на фиг. 464—16,5, а на фиг. 465—2,4 кг).

П p и м e ч а н и e 1. В отдельных случаях допускается указывать вес в граммах, при условии соблюдения единства размерности в пределах изделия.

2. В чертежах опытного производства вес детали допускается не указывать, что должно быть согласовано с заказчиком при утверждении им чертежей.

Позиция 6. Указывается масштаб, в котором вычерчен данный чертёж.

Позиция 7. Указывается порядковый номер листа (на фиг. 464— № 1, а на фиг. 465—№ 2).

Позиция 8. Указывается общее количество листов, на которых вычерчен данный чертёж(нафиг.464—2). (Второй лист в книге не приведен).

П о з и ц и я 9. Указывается обозначение завода-изготовителя и отдела или другой организации, например проектного института, выпустившего чертёж (на фиг. 464—„Красный Октябрь", а на фиг. 465—завод „Большевик"').

Позиция 10. Указываются должности лиц, подписавших чертёж. Рекомендуется подписывать чертёж: конструктору, руководителю группы (или другому лицу, проверившему чертёж), технологу, лицу ответственному за контроль нормативов, начальнику конструкторского бюро, главному конструктору.

П p и м e ч а н и е. Подписи конструктора и лица, ответственного за контроль нормативов, обязательны.

Позиция 11. Указываются фамилии лиц, подписавших чертёж.

Позиция 12. Подписи тех же лиц.

Позиция 13. Указывается дата подписания чертежа.

Позиция 14. Указывается литера изменения чертежа a, б, в ит.д.

П о з и ц и я 15. Указывается количество изменений, одновременно произведённых по данной литере.

Позиция 16. Указываются номер и название документа, на основании которого изменение внесено в чертёж.

Позиция 17. Подписи лиц, ответственных за внесение изменений в подлинник.

Позиция 18. Указывается дата внесения изменения в чертёж.

Позиция 19. Вводится в случае необходимости включить в основную надпись сведения, не предусмотренные настоящим стандартом.

Позиции 20 к 21. Указываются инвентарный номер подлинника, дата приёмки и лицо, принявшее подлинник в технический архив (подпись).

П о з и ц и я 22. Указывается старый инвентарный номер подлинника чертежа, взамен которого выпущен данный чертёж.

П о з и ц и я 23. Указывается обозначение чертежа, повёрнутое на 180°.

П о з и ц и я 24. Указывается шифр заказчика или головного завода, если по какой-либо причине чертёж выпущен заводом-дублёром.

Позиция 25. Указывается регистрационный номер, присвоенный чертежу при регистрации и утверждении чертежа заказчиком или головным заводом.

П о з и ц и я 26. Подпись заказчика (или представителя головного завода или организации), утвердившего чертёж, и дата утверждения.

Примечания.

1. Позиции 24, 25 и 26 вводятся только в случае надобности.

2. На чертежах, утверждаемых заказчиком, позиции 19, 24, 25 и 26 заполняются последним или по соглашению с ним.

3. На чертежах индивидуального производства допускается в позиции 14 указывать номер книги регистрации изменений.авпозиции 16 — регистрационный номер изменения.

4. В тех случаях, когда в подлинниках позиции 24 и 25 не заполнены, допускается на дубликатах эти позиции использовать для указания шифра завода-дублёра и нового инвентарного номера дубликата.

Спецификация.

6. На всех сборочных и монтажных чертежах изделий, групп, подгрупп и узлов над основной надписью должна быть спецификация, составленная по форме № 2 или 3.

7. При составлении спецификации на сборочных и монтажных чертежах следует придерживаться следующего порядка:

а)  в спецификацию сборочного чертежа комплексного изделия вносить группы, а также узлы и детали, непосредственно входящие в данное изделие;

б)  в спецификацию сборочного чертежа комплексной группы вносить подгруппы, а также узлы и детали, непосредственно входящие в данную группу;

в)  в спецификацию сборочного чертежа простого изделия, простой группы или подгруппы вносить узлы и детали, не входящие в узлы;

г)  в спецификацию сборочного чертежа узла вносить входящие в него более мелкие узлы и отдельные детали, не входящие в более мелкие узлы;

д)  в спецификацию сборочного чертежа узла, состоящего только из деталей, вносить все детали, входящие в узел;

е)  в спецификацию монтажного чертежа вносить подлежащие монтажу изделия, группы, подгруппы и узлы, а также все детали и материалы, необходимые для монтажа.

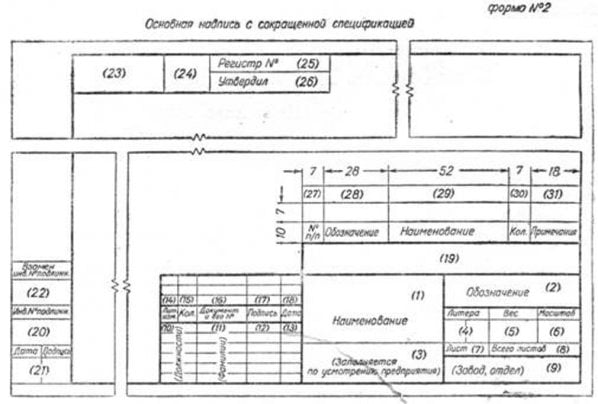

8. Заполнение позиций формы № 2 должно производиться следующим образом:

Позиции 1—26 заполняются, как в форме № 1 (см. также фиг. 465), за исключением позиции 3, содержание которой не регламентируется.

Позиция 27 (не обязательна). Указываются порядковые номера групп, подгрупп, узлов и деталей, внесённых в спецификацию, причём эти номера помещают также на выносных полках сборочных чертежей согласно ГОСТ 3466-46.

Позиция 28. Указываются обозначения (номера чертежей) групп, узлов и деталей, входящих в данное изделие, группу или узел.

Позиция 29. Указываются названия групп, подгрупп, узлов или деталей, входящих в данное изделие, данную группу, подгруппу или узел, а также материалов, идущих на сборку.

П p и м e ч а н и е. Для стандартных групп, подгрупп, узлов и деталей кроме названия указывается обозначение по стандарту (см. фиг. 464).

Позиция 30. Указывается количество групп, подгрупп, узлов или деталей, идущих на данное изделие, данную группу, подгруппу или узел.

Позиция 31. Вносятся примечания (Покупная, Без чертежа, характер отделки и др).

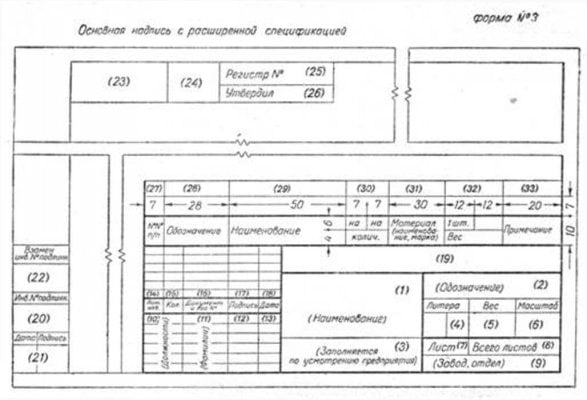

9. Заполнение позиций формы № 3 (см. также фиг. 464) должно производиться следующим образом:

Позиции 1—29. Заполняются, как в форме № 2.

Позиция 30. Указывается количество узлов и деталей, идущих на данную группу и на всё изделие.

Позиция 31. Указываются название и марка материала по стандарту, а также номер последнего.

Позиция 32. Указывается чистый вес одной детали и чистый вес всего количества деталей, идущих на изображённое на чертеже изделие, группу, узел.

П p и м e ч а н и е. Допускается указывать чёрный и чистый вес одной детали.

Позиция 33. Вносятся примечания: (Покупная, характер отделки, данные о сортировке, указание об отсутствии чертежа и др.).

Основная надпись и спецификация чертежей изделий вспомогательного производства

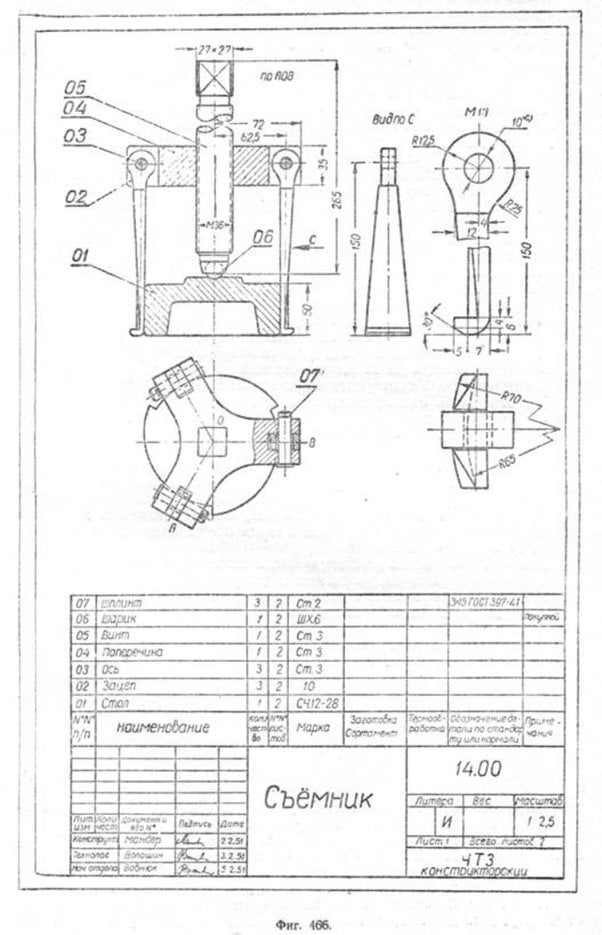

1. Основная надпись и спецификация на сборочных чертежах вспомогательного производства выполняются по форме №4(по ГОСТ 5301-50).

На чертежах изделий, состоящих из одной детали, основная надпись должна выполняться по форме № 4, но без спецификации.

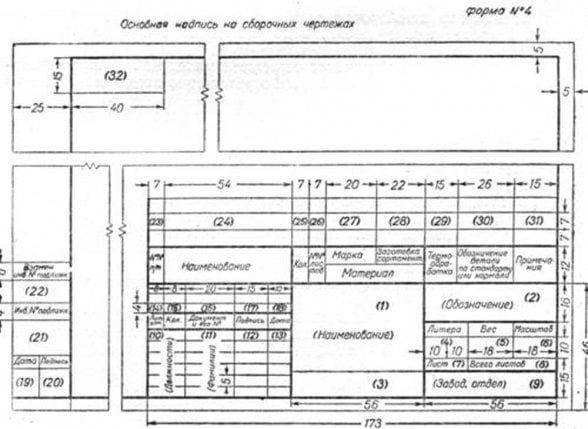

2 Заполнение позиций (номера позиций на форме указаны числами в скобках) основной надписи (углового штампа) и спецификации для общего вида и сборочиого чертежа (фиг. 466) производится следующим образам:

Позиция 1. Указывается наименование изделия или сборки. Вслучае необходимости указывается номер детали, для которой предназначается инструмент или приспособление.

П о з и ц и я 2. Указывается обозначение чертежа.

Позиция 3. На сборочных чертежах инструментов, приспособлений и штампов в случае необходимости указывается вид, тип или модель станка, пресса или другого оборудования, для которых они предназначены. На чертежах инструментов и деталей, оформляемых отдельными чертежами, указываются материал и его марка по стандарту, а также сортамент (для деталей и инструментов, изготовляемых из сортового материала только определённого профиля и размера).

П о з и ц и я 4. Вписывается литера, соответствующая литере объекта, для которого проектируется оснастка.

Позиция 5. Указывается вес в килограммах. Указание веса кованых и литых деталей, а также громоздких съёмных деталей обязательно.

Позиции 6—18 заполняются точно так же, как соответствующие позиции основной надписи чертежей изделия основного производства.

Позиции 19, 20 и 21. Указываются инвентарный номер и дата приёмки подлинника, а также лицо (подпись), принявшее подлинник в центральный технический архив (ЦТА).

Позиция 22. Указывается старый инвентарный номер подлинника чертежа, взамен которого выпущен данный чертёж.

Позиция 23. Указываются номера (порядковые) узлов и деталей соответственно записи на выносках чертежа.

Позиция 24. Указываются наименования деталей или узлов.

П о з и ц и я 25. Указывается количество деталей (узлов), идущих на данный узел (изделие).

П о з и ц и я 26. Указывается номер листа, на котором вычерчена данная деталь.

Позиция 27. Указываются наименование материала и его марка по стандарту, а в случае необходимости и номер последнего.

Позиция 28. Для деталей, для изготовления которых требуется сортовой материал (проволока, лист, лента, шестигранник и т. п.) только определённого профиля и размера, даются обозначение сортамента по стандарту и номер последнего.

Для деталей простой конфигурации, изготовление которых возможно по данным спецификации, указываются их размеры. При использовании стандартных или нормальных деталей и узлов в качестве заготовок указываются их условные обозначения по стандарту или по ведомственной нормали.

П о з и ц и я 29. Для деталей, подвергающихся цементации, даётся указание —Цементовать.

Для деталей, подвергающихся другим видам термообработки, указывается только твёрдость после термообработки, например: Rc 58—62.

Позиция 30. Вносится условное обозначение детали по стандарту (с указанием номера ГОСТ) или по ведомственной нормали.

Позиция 31. Вносятся необходимые примечания, как-то: Покупная, Без чертежа и др.

Позиция 32. Указывается повёрнутое на 180° обозначение чертежа.

3. Чертёж каждой детали изделия, независимо от количества деталей, выполненных на одном листе, снабжается основной надписью (угловым штампом) по форме № 5 в правом нижнем углу.

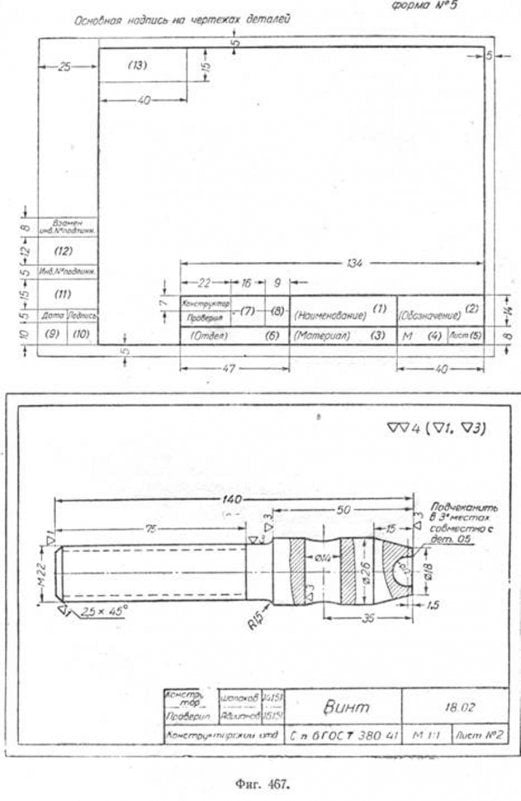

Заполнение позиций основной надписи для чертежа детали (форма №5) производится (см. фиг. 467) следующим образом:

Позиция 1. Указывается наименование детали.

Позиция 2. Указывается обозначение чертежа детали.

Позиция 3. Указываются наименование и марка материала по стандарту. Для деталей, для изготовления которых требуется сортовой материал (проволока, лист, лента, шестигранник и т. п.) только определённого профиля и размера, даются обозначение сортамента по стандарту и номер последнего.

Позиция 4. Указывается масштаб, в котором вычерчен данный чертёж

Позиция 5. Указывается порядковый номер листа по данному изделию.

Позиция 6. Указывается отдел (условное обозначение или наименование), выпустивший чертёж.

Позиции 7, 8, 9, 10 и 11. Подписи конструктора и лица, проверившего чертёж, и даты. Указываются инвентарный номер подлинника и дата приёмки, а также лицо (подпись), принявшее подлинник чертежа в Центральный технический архив (ЦТА).

Позиция 12. Указывается старый инвентарный номер подлинника чертежа, взамен которого выпущен данный чертёж.

Позиция 13. Указывается повёрнутое на 180® обозначение чертежа изделия, в которое входят вычерченные на данном листе детали.

П p и м e ч а н и я.

1. При вычерчивании на одном листе нескольких деталей данные позиции13 помещаются только в левом верхнем углу листа, причём указывается изделие (условное обозначение, в которое входят изображённые на листе детали).

2. Позиции 9, 10, 11, 12 (на поле для подшивки чертежа) и 13 должны быть заполнены на каждом листе, независимо от количества чертежей деталей, размещённых на этом листе.

Выполнения чертежей основного производства

Общие положения. 1. Рабочие чертежи изделий, в совокупности с техническими условиями, должны содержать согласно ГОСТ 5292-50 все данные, необходимые для: а) изготовления, контроля и приёмки изделий; б) проектирования инструментов и приспособлений для изготовления изделий основного производства.

2. Количество сборочных чертежей должно быть минимальным, но достаточным для того, чтобы дать полное представление о конструкции, работе и взаимодействии частей изделия, а также чтобы обеспечить возможносоть проведения по ним рационального процесса сборки и контроля узлов, подгрупп, групп и изделий.

3. Чертежи неразъёмных соединений деталей (сварных, клёпаных, паяных и выполняемых посредством опрессовки пластмассой или заливки в металл) должны быть оформлены как сборочные чертежи узлов.

4. Каждый чертёж детали, узла, подгруппы, группы или изделия выполняется на отдельном листе установленного ГОСТ 3450-46 формата.

5. При невозможности поместить чертёж на одном листе его размещают на двух или более листах с указанием на каждом листе порядкового его номера и количества листов, на которых вычерчен чертёж. При этом главный вид вычерчивается на первом листе, а на всех последующих листах над проекциями, разрезами, сечениями должны быть указаны их наименования: Вид слева, Вид по стрелке А, по AA, Сеч. по AA и т. д. Кроме того, у одного из концов линий разрезов и сечений необходимо указать номера листов, на которых эти разрезы и сечения вычерчены, а над вычерченными разрезами и сечениями под их наименованиями—номера листов, на которых эти линии разрезов и сечений указаны.

6. На каждом сборочном и монтажном чертеже должна быть основная надпись (угловой штамп) и спецификация, исполненные по форме № 2 или 3, по ГОСТ 5293-50.

П p и м e ч а н и е. На чертежах, выполненных на нескольких листах, спецификация должна быть на первом листе, если только первым листом не является чертёж общего вида. При оформлении чертежа общего вида первым листом сборочных чертежей, спецификация помещается на первом после общего вида листе.

7. Сборочный чертёж (изделия, группы, подгруппы, узла) должен содержать:

а)  изображение изделия, группы, подгруппы, узла с необходимым и достаточным количеством проекций, разрезов и сечений;

б)  размеры с предельными отклонениями, проверяемые при сборке;

в)  указания о предусмотренной обработке деталей в процессе сборки или после сборки данного узла или данной группы;

г)  указания на характер сопряжения, метод его обеспечения и контроля, если точность сопряжения обеспечивается не заданными отклонениями размеров, а подбором, пригонкой и т. д.

д)  габаритные размеры изделий и групп (при отсутствии габаритных чертежей и если габаритные размеры не проставлены на чертежах общих видов);

е)  технические требования к готовому изделию, группе, подгруппе, узлу, если они не записаны в технические условия.

8. Сборочный чертёж изделия, кроме указанного в п. 7, должен содержать:

а)  указания о крайних (предельных) положениях движущихся элементов механизма);

б)  назначение рукояток и приборов, служащих для управления работой механизма;

в)  основные характеристики изделия, например: вес, число оборотов, мощность и т. д.

г)   установочные или присоединительные размеры, т. е. размеры, определяющие правильность установки изделия на месте его монтажа (в случае отсутствия монтажных чертежей).

9. При вычерчивании на одно и то же изделие, группу или подгруппу как сборочных чертежей, так и чертежей общего вида, последние рекомендуется оформлять как первые листы сборочных чертежей.

Наименования.

10. Наименования деталей, узлов, подгрупп, групп и изделий должны соответствовать принятой терминологии и быть, по возможности, краткими.

Все наименования должны быть записаны в именительном падеже единственного числа. Предпочтение следует оказывать однословным наименованиям, например: Подшипник, Втулка, Осъ, Планка.

В наименованиях, состоящих из двух и более слов, на первом месте ставится имя существительное, например: Плита фундаментная, Тройник переходной, Колесо губчатое и т. д.

11. Наименования деталей, узлов, подгрупп и групп на чертежах должны быть идентичны наименованиям тех же деталей, узлов, подгрупп и групп в спецификациях, ведомостях и других технических документах, приложенных к чертежам.

12. Наименования стандартных и нормальных деталей, узлов, подгрупп, групп и изделий должны строго соответствовать наименованиям, установленным в стандартах и нормалях, например: Шайба 36 ОСТ/НКТП 3233.

Выносные элементы на чертежах.

13. Части конструкций, требующие на чертежах дополнительного графического пояснения в отношении формы, рязмеров и других данных, выносятся на свободное место чертежа в виде отдельных выносных пояснительных элементов.

К числу таких конструктивных элементов относятся: а) соединения с помощью сварки (требующие разаелки сварных швов), клёпки, развальцовки; б) сложные местные очергания формы деталей, как-то: расточки, сложные сочетания соединяемых деталей, зубчатые зацепления, уплотнения, профили специальных резьб; в) отдельные части схем трубопроводов, электрооборудования и монтажных схем, требующие дополнительных подробных графических пояснений.

14. Часть конструкции, изображаемая в виде выносного элемента, обводится на основной проекции контуром (окружностью, овалом и т. п.). Контур следует проводить сплошной линией, примерно равной по толщине линиям осей проекций, согласно ГОСТ 3456-46 (толщина b/4 и менее).

15. В выносном элементе эта же часть конструкции изображается в более крупном масштабе, с простановкой всех необходимых размеров и с приведением подробностей, которые не могли быть указаны на основной проекции чертежа.

16. Выносные элементы помещаются на чертеже возможно ближе к пояснительному месту конструкции. Над выносным элементом должны быть указаны: римской цифрой обозначение элемента (если на чертеже два или более выносных элементов) и масштаб, например M1: 2. Если на чертеже имеется несколько выносных элементов, то от каждого ограничивающего контура на основной проекции проводится тонкая выносная линия, заканчивающаяся „полкой" согласно ГОСТ 3466-46, на которой указывается соответствующий выносной элемент.

17. Если выносные элементы изображаются на сборочном чертеже, то на них указываются номера деталей и других частей изделия согласно ГОСТ 3466-4i.

18. Номера деталей и других частей изделия, входящих в состав выносного элемента, а также размеры, указанные на выносных элементах, в основных проекциях чертежа не должны проставляться.

Система нумерации изделий.

19. Устанавливаются следующие системы нумерации изделий основного производства и их составных частей: а) обезличенная, б) предметная.

Обезличенной называется такая система нумерации, по которой детали, узлы, подгруппы и группы нумеруются по предварительно разработанному классификатору, независимо от их принадлежности к тому или иному изделию.

20. Предметной называется такая система нумерации, по которой детали, узлы, подгруппы и группы (за исключением стандартных и нормальных) нумеруются в пределах конкретного изделия с включением индекса или номера изделия.

П p и м e ч а н и е. Стандартные и нормальные детали, узлы, подгруппы и группы нумеруются только по обезличенной системе.

21. При выборе системы нумерации для предприятия предпочтение следует отдавать обезличенной системе, причём рекомендуется руководствоваться следующими соображениями: а) обезличенная система нумерации рекомендуется для предприятий с большой номенклатурой однотипных изделий и их составных частей; б) предметная система нумерациирекомендуется для предприятий с небольшой номенклатурой однотипных изделий, а также для предприятий с индивидуальным производством.

22. Если чертёж выполнен на нескольких листах, то все его листы получают одно и то же обозначение, а каждый лист нумеруется дополнительно порядковым номером листа.

23. Независимо от системы нумерации допускается к номеру изделия или его составной части прибавлять индекс для выделения группы сборочных чертежей (при предметной системе нумерации), для обозначения вариантов конструкций, для обозначения нормальных деталей и узлов и пр.

24. При обезличенной системе нумерации номер изделия или его составной части должен состоять из двух частей, разделённых точкой, а именно: а) из установленной классификатором характеристики изделия и б) порядкового номера изделия в пределах данной характеристики. Например: для вертикально-сверлильного станка, имеющего номер 2135, первые две цифры характеризуют классификацию станка, а последние две—его порядковый номер. Поэтому в штампе общего вида или сборочного чертежа номер изделия должен быть написан так: 21.35.

 Общие положения сборных чертежей

Сборочными чертежами называются такие чертежи, на которых изображаются в собранном виде машины, механизмы или их узлы. Эти чертежи служат для производства монтажа машин, а также составления по ним путём деталирования рабочих чертежей.

Сборочные чертежи обычно составляются при проектировании новых машин или же при необходимости иметь такие чертежи на существующие машины.

При проектировании машины конструктор предварительно составляет принципиальную схему, затем решает вопрос о выборе рационального варианта конструкции, который принимается для проектирования. В процессе проектирования выявляется взаимная связь деталей машины и их конструктивные формы, которые стремятся при этом изобразить на чертеже так, чтобы они были наиболее ясны во всех проекциях. Хорошо составленные сборочные чертежи дают возможность успешно разработать рабочие чертежи для изготовления по ним деталей и произвести сборку узлов и изделия в целом.

Процесс составления сборочных чертежей по готовому образцу машины начинается с эскизирования с натуры деталей этой машины и заканчивается составлением сборочного чертежа.

Практическое значение сборочных чертежей велико. С целью усвоения техники составления таких чертежей рекомендуется начинать со сборочных чертежей, составляемых по эскизам деталей, снятым с натуры.

При выполнении эскизов учащийся приобретает конструкторские навыки. Так, например, разбирая машину, он знакомится с формами, назначением и взаимодействием деталей; составляя чертежи,—решает вопросы выбора главного вида, числа проекций, а также необходимых разрезов и сечений; при обмерах деталей изучает способы измерений и пользования измерительными инструментами и приспособлениями; нанося знаки чистоты поверхностей,—знакомится с группами чистоты обработки поверхностей деталей; устанавливает материалы, из которых изготовлены детали, и т. д.
