Инженерная графика и машиностроительное черчение

БИЛЕТ № 2
1. Назовите правила оформления чертежа (формат, рамка, основная надпись на чертежах)
2. Перечислите простейшие геометрические тела
3. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали

 ОТВЕТ:

1. ПРАВИЛА ОФОРМЛЕНИЯ ЧЕРТЕЖА

(ФОРМАТ, РАМКА, ОСНОВНАЯ НАДПИСЬ НА ЧЕРТЕЖАХ)

Чертежи выполняют на листах определённых размеров, установленных ГОСТом. Это облегчает их хранение, создаёт другие удобства.

Форматы листов определяются размерами внешней рамки (выполненной тонкой линией).

Каждый чертёж имеет рамку, которая ограничивает поле чертежа. Рамку проводят сплошными основными линиями: с трёх сторон — на расстоянии 5 мм от внешней рамки, а слева — на расстоянии 20 мм; широкую полосу оставляют для подшивки чертежа.

Формат с размерами сторон 841x1189 мм, площадь которого равна 1м2, и другие форматы, полученные их последовательным делением на две равные части параллельно меньшей стороне соответствующего формата, ч принимаются за основные. Меньшим обычно является формат А4 (рис.1), его размеры 210x297 мм. Чаще всего вы в учебной практике будете пользоваться именно форматом А4. При необходимости допускается применять формат А5 с размерами сторон 148x210 мм.

Каждому обозначению соответствует определённый размер основного формата. Например, формату. A3 соответствует размер листа 297x420 мм.

Ниже приведены обозначения и размеры основных форматов.

Обозначение формата Размер сторон формата” мм

АО 841x1189

А1 841x594

А2 420x594

A3 420x297

А4 210x297

Кроме основных, допускается применение дополнительных форматов. Они получаются увеличением коротких сторон основных форматов на величину, кратную размерам формата А4.



На чертежах помещают основную надпись, содержащую сведения об изображённом изделии.

На чертежах в правом нижнем углу располагают основную надпись, содержащую сведения об изображённом изделии. Форму, размеры и содержание её устанавливает стандарт, На учебных школьных чертежах основную надпись выполняют в виде прямоугольника со сторонами 22x145 мм (рис. 2а). Образец заполненной основной надписи показан на рис 2б

Производственные чертежи, выполняемые на листах формата А4, располагают только вертикально, а основную надпись на них — только вдоль короткой стороны. На чертежах других форматов основную надпись можно располагать и вдоль длинной и вдоль короткой стороны.

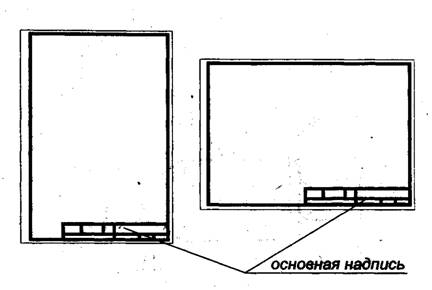

В виде исключения на учебных чертежах формата А4 основную надпись разрешено располагать как вдоль длинной стороны, так и вдоль короткой (рис. 3).

Рис.3

2. Перечислите простейшие геометрические тела.

Простейшими геометрическими телами являются: цилиндр, призма, конус (полный и усеченный), пирамида (полная и усеченная), шар, тор. Причем конус, цилиндр и шар являются телами вращения.

3. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали.

I вариант II вариант



СТОЙКА СТОЙКА
