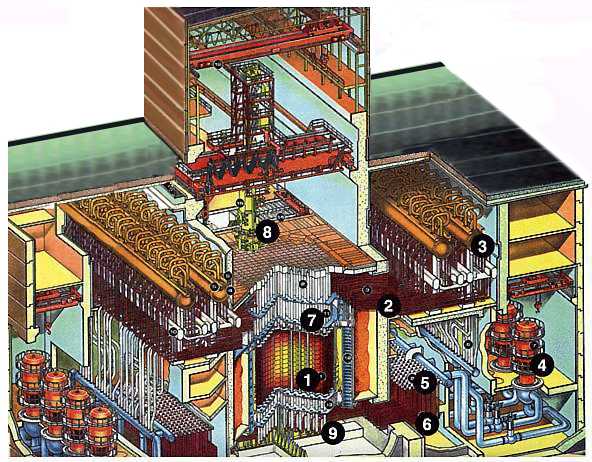

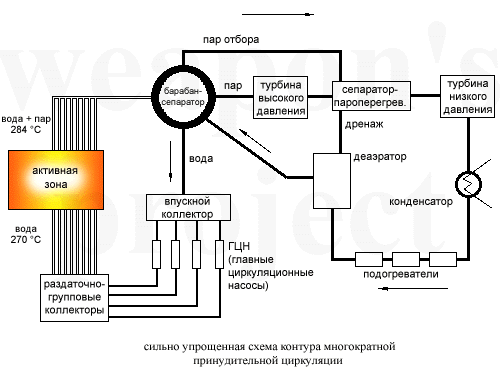

Общее устройство реактора РБМК-1000"Сердце" атомной электростанции - реактор, в активной зоне которого поддерживается цепная реакция деления ядер урана. РБМК - канальный водографитовый реактор на медленных (тепловых) нейтронах. Основным теплоносителем в нем является вода, а замедлителем нейтронов - графитовая кладка реактора. Кладка набрана из 2488 вертикальных графитовых колонн, с основанием 250x250 мм и внутренним отверстием диаметром 114 мм. 1661 колонны предназначены для установки в них топливных каналов, 211 - для каналов СУЗ (системы управления и защиты) реактора, а остальные являются боковым отражателем.Реактор одноконтурный, с кипением теплоносителя в каналах и прямой подачей насыщенного пара в турбины.   Активная зона, ТВЭЛы и топливные кассетыТопливом в РБМК является двуокись урана-235 U02, степень обогащения топлива по U-235 - 2.0 - 2.4%. Конструктивно топливо находится в тепловыделяющих элементах (ТВЭЛах), представляющих собой стержни из циркониевого сплава, наполненные таблетками спеченной двуокиси урана. Высота ТВЭЛа - примерно 3.5 м, диаметр 13.5 мм. ТВЭЛы упаковываются в тепловыделяюие сборки (ТВС), содержащие по 18 ТВЭЛов каждая. Две соединенные последовательно тепловыделяющие сборки образуют топливную кассету, высота которой составляет 7 м.Вода подается в каналы снизу, омывает ТВЭЛы и нагревается, причем часть ее при этом превращается в пар. Образующаяся пароводяная смесь отводится из верхней части канала. Для регулирования расхода воды на входе в каждый канал предусмотрены запорно-регулирующие клапаны.[2] Итого, диаметр активной зоны ~12 м, высота ~7 м. В ней находиться около 200 тонн урана-235. СУЗСтержни СУЗ предназначены для регулирования радиального поля энерговыделения (PC), автоматического регулирования мощности (АР), быстрой остановки реактора (A3) и регулирования высотного поля энерговыделения (УСП), причем стержни УСП длиной 3050 мм выводятся из активной зоны вниз, а все остальные длиной 5120 мм, вверх.[1]Для контроля за энергораспределением по высоте активной зоны предусмотрено 12 каналов с семисекционными детекторами, которые установлены равномерно в центральной части реактора вне сетки топливных каналов и каналов СУЗ. Контроль за энергораспределением по радиусу активной зоны производится с помощью детекторов, устанавливаемых в центральные трубки ТВС в 117 топливных каналах. На стыках графитовых колонн кладки реактора предусмотрено 20 вертикальных отверстий диаметром 45 мм, в которых устанавливаются трехзонные термометры для контроля за температурой графита.[1] Управление реактором осуществляется равномерно распределенными по реактору стержнями, содержащими поглощающий нейтроны элемент - бор. Стержни перемещаются индивидуальными сервоприводами в специальных каналах, конструкция которых аналогична технологическим. Стержни имеют собственный водяной контур охлаждения с температурой 40-70°С. Использование стержней различной конструкции обеспечивает возможность регулирования энерговыделения по всему объему реактора и его быстрое заглушение при необходимости.[2] На стержни АЗ - аварийной зашиты - в РБМК приходится 24 штуки. Стержней автоматического регулирования - 12 штук. Стержней локального автоматического регулирования - 12 штук, стержней ручного регулирования -131, и 32 укороченных стержня поглотителя (УСП).[4]  Контур многократной принудительной циркуляцииЭто контур отвода тепла из активной зоны реактора. Основное движение воды в нем обеспечивается главными циркуляционными насосами (ГЦН). Всего в контуре имеется 8 ГЦН, разделенных на 2 группы. Один насос из каждой группы - резервный. Производительность главного циркуляционного насоса - 8000 м3/ч, напор - 200 м водного столба, мощность двигателя - 5,5 МВт, тип насоса - центробежный, подводимое напряжение - 6000 В. Кроме ГЦН имеются питательные, конденсатные насосы и насосы систем безопасности. ТурбинаВ турбине рабочее тело - насыщенный пар расширяясь, совершает работу. Реактор РБМК-1000 питает паром 2 турбины по 500 МВт каждая. В свою очередь, каждая турбина состоит из одного цилиндра высокого давления и четырех цилиндров низкого давления.На входе в турбину давление около 60 атмосфер - на выходе из турбины пар находится при давлении меньше атмосферного. Расширение пара ведет к тому, что проходное сечения канала, должно увеличиваться для этого высота лопаток по ходу движения пара в турбине возрастает от ступени к ступени. Так как, пар поступает в турбину насыщенным то, расширяясь в турбине, он быстро увлажняется. Предельно допустимая влажность пара обычно не должна превышать 8—12% во избежание интенсивного эрозионного износа лопаточного аппарата каплями воды и снижения КПД.[3] При достижении предельной влажности весь пар выводится из цилиндра высокого давления и пропускается через сепаратор – пароподогреватель (СПП), где он осушается и нагревается. Для подогрева основного пара до температуры насыщения используется пар первого отбора турбины, для перегрева используется острый пар (пар из барабан-сепаратора), дренаж греющего пара сливается в деаэратор.[3] После сепаратора – пароподогревателя пар поступает в цилиндр низкого давления. Здесь пар в процессе расширения снова увлажняется до предельно допустимой влажности и поступает в конденсатор (К). Стремление получить от каждого килограмма пара возможно большую работу и тем самым повысить КПД заставляет поддерживать в конденсаторе возможно более глубокий вакуум. В связи с этим конденсатор и большая часть цилиндра низкого давления турбины находятся под разрежением.[3] Турбина имеет семь отборов пара, первый применяется в сепараторе-пароперегревателе для подогрева основного пара до температуры насыщения, второй отбор используется для подогрева воды в деаэраторе, а отборы 3 – 7 используются для подогрева основного потока конденсата в, соответственно, ПНД-5 - ПНД-1 (подогреватели низкого давления).[3] Топливные кассетыК твэлам и ТВС предъявляются высокие требования по надежности в течение всего срока службы. Сложность реализации их усугубляется тем, что длина канала составляет 7000 мм при относительно небольшом его диаметре, и при этом должна быть обеспечена машинная перегрузка кассет как на остановленном, так и на работающем реакторе.[2]
Разгрузочно-загрузочная машина (РЗМ)Отличительной особенностью РБМК является возможность перезагрузки топливных кассет без остановки реактора при номинальной мощности. Фактически, это штатная операция и производится она практически ежедневно.Установка машины над соответствующим каналом производится по координатам, а точное наведение на канал с помощью оптико-телевизионной системы, через которую можно наблюдать головку пробки канала, или с помощью контактной системы, в которой возникает сигнал при касании детектора с боковой поверхностью верха стояка канала.[2] В РЗМ имеется окруженный биологической защитой (контейнером) герметичный пенал-скафандр, снабженный поворотным магазином с четырьмя гнездами для ТВС и других устройств. Скафандр оборудован специальными механизмами для выполнения работ по перегрузке.[2] При перегрузке топлива скафандр уплотняется по наружной поверхности стояка канала, и в нем создается давление воды, равное давлению теплоносителя в каналах. В таком состоянии разуплотняется запорная пробка, извлекается отработавшая ТВС с подвеской, устанавливается новая ТВС и уплотняется пробка. Во время всех этих операций вода из РЗМ поступает в верхнюю часть канала и, смешиваясь с основным теплоносителем, выводится из канала по отводящему трубопроводу. Таким образом, при перегрузке топлива обеспечивается непрерывная циркуляция теплоносителя через перегружаемый канал, при этом вода из канала не попадает в РЗМ.[2]
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
