Привод системы управления и защиты

Рис. - Привод СУЗ. Слева - нижняя часть, справа - верхняя часть.

1 - блок перемещения; 2- блок электромагнитов; 3 – штанга; 4 – чехол;

5 - датчик перемещения шаговый (ДПШ)

В качестве исполнительного механизма системы управления и защиты реактора (СУЗ) применен привод СУЗ. Привод данного типа опробован и хорошо проявил себя на ряде АЭС с реакторами ВВЭР-1000.

Приводы перемещают поглощающие стержни со скоростью 20 мм/с, и обеспечи­вают ввод положительной или отрицательной реактивности активной зоны реактора, уве­личивая или уменьшая тем самым плотность потока нейтронов и мощность реактора.

Система приводов СУЗ реактора включает в себя исполнительный механизм поглощающих стержней и предназначена для пуска, регулирования мощности, компенса­ции избыточной реактивности и остановки реактора путем введения или выведения погло­щающих стержней из активной зоны реактора.

Привод состоит из следующих основных узлов:

- блока перемещения;

- блока электромагнитов;

- чехла;

- штанги;

датчика ДПШ (далее именуемый «датчик»)

Чехол служит для размещения внутренней и наружной частей привода и предна­значен для работы в условиях первого контура реактора. В нижней части чехол имеет фла­нец для установки и уплотнения его на патрубке верхнего блока реактора, в верхней части – элементы для уплотнения датчика.

Блок перемещения размещается внутри герметичного чехла и, совместно с блоком электромагнитов, предназначен для перемещения штанги, соединенной с поглощающей сборкой (ПС) СУЗ.

Блок электромагнитов устанавливается снаружи чехла. Он состоит из трех электро­магнитов и соединительных деталей. Электромагниты предназначены для перемещения подвижных элементов блока перемещения и штанги, сцепленной с поглощающим стержнем.

Штанга предназначена для связи поглощающего стержня с блоком перемещения.

Датчик обеспечивает индикацию положения поглощающего стержня через 20 мм хода штанги и его остановку в конечных положениях.

Принцип работы привода заключается в следующем:

- привод с помощью трех электромагнитов (тянущего, запирающего, фиксирующе­го) обеспечивает возвратно-поступательное перемещение или удержание штанги, сцеп­ленной с поглощающим стержнем.

Режим перемещения штанги привода осуществляется подачей импульсов тока, коммутируемых в определенной последовательности, на катушки электромагнитов приво­да, в результате чего подвижная защелка перемещает штангу, а фиксирующая защелка удерживает ее между перемещениями. Режим стоянки привода осуществляется подачей импульса тока на фиксирующий электромагнит. В режиме аварийной защиты все три электромагнита обесточены, защелки открыты и штанга с поглощающим стержнем падает вниз под действием собственного веса.

Схема расположения органов регулирования (приводов СУЗ).

Как видно из рисунка, проектом предусмотрено максимально возможное количество при­водов СУЗ, позволяющих ввести в активную зону максимально возможное количество поглощающих сборок. Установлением максимально возможного количества при­водов и поглощающих сборок СУЗ реактор ВВЭР-1200 отличается от традиционного ре­актора ВВЭР-1000.

Увеличение количества поглощающих сборок и приводов СУЗ обеспечивает повы­шение эффективности механической системы управления и защиты, в том числе в аварийных и стояночных режимах.

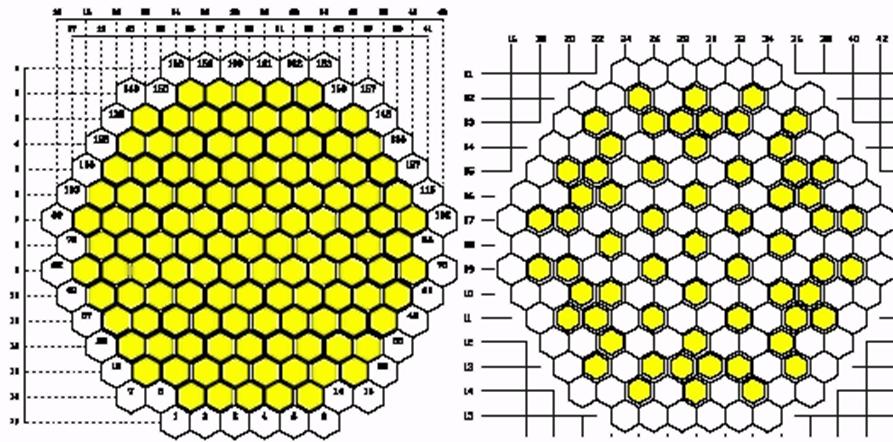

Схема расположения приводов СУЗ на картограмме активной зоны: слева – для ВВЭР-1200, справа – для ВВЭР-1000.
