Генеральный план.

В основу проекта генерального плана положено стремле­ние сделать каждый из энергоблоков максимально автономным, сведя к минимуму архи­тектурные и технологические связи. Таким образом, каждый энергоблок представляет со­бой практически автономную атомную станцию.

Комплексы энергоблоков образуют периодически воспроизводимую структуру зданий и сооружений, с практически одинаковой ориентацией по сторонам света.

Ориентация блоков определилась техническими решениями по системам техниче­ского водоснабжения зданий турбин и ответственных потребителей зданий реакторов, а также условиями выдачи электрической и тепловой мощности.

При компоновке генплана учитывались следующие требования:

- обеспечение максимальной автономности энергоблоков (ядерного острова);

- модульный принцип застройки промплощадки унифицированными модулями-энергоблоками;

- зонирование территории по зданиям основного производственного назначения и вспомогательным зданиям с разделением территории на зоны «строгого» и «свободного» режима.

- оптимальное блокирование зданий и сооружений основного производства, а так­же подсобно-производственных зданий и сооружений;

- обеспечение прямолинейных магистральных трасс (коридоров) прокладки инже­нерных коммуникаций;

- сокращение технологических, транспортных и пешеходных связей;

- возможность организации поточного строительства.

Зона основного производства размещена в центре промплощадки и состоит из скомпонованных в единый строительный объем блочных модулей-энергоблоков. В состав каждого из них входят: здание реактора с эстакадой транспортного шлюза, паровая каме­ра, здание безопасности, вспомогательный корпус, здание управления, хранилище свежего топлива и твердых радиоактивных отходов, здание ядерного обслуживания сбытовыми помещениями зоны контролируемого доступа, здание турбины, здание электроснабжения нормальной эксплуатации, здание теплофикации здание водоподготовки с баками соб­ственных нужд химводоочистки, а также отдельно стоящие сооружения: вентиляционная труба, здание резервной дизельной электростанции системы аварийного электроснабже­ния с промежуточным складом дизельного топлива, сооружение блочных трансформато­ров, насосная станция автоматического водяного пожаротушения с резервуарами запаса воды, блочная дизельная электростанция с промежуточным складом дизельного топлива.

Энергоблоки ориентированы зданиями реакторов на северо-запад, зданиями тур­бин - на юго-восток в сторону выдачи электрической мощности.

Шаг блоков обеспечивает размещение инженерных и транспортных коммуникаций между блоками, а также организацию поточного строительства и независи­мого ввода мощностей пусковыми комплексами.

В юго-восточной части промплощадки со стороны зданий турбин размещены ба­шенные испарительные градирни с насосными станциями.

Брызгальные бассейны для охлаждения ответственных потребителей зданий реак­торов размещены к северо-западу от зданий реакторов на минимально возможном расстоя­нии. Там же предусматривается резервная емкость для опорожнения брызгальных бассейнов.

В юго-западной части промплощадки располагаются общестанционные здания и сооружения:

- мастерские зоны свободного доступа и материальный склад (ЦМС);

- административно-лабораторно-бытовой корпус;

- столовая;

- объединенный газовый корпус;

- пуско-резервная электрокотельная;

- теплоцентр

- масло-дизельное хозяйство в составе:насосной станции масла и дизельного топли­ва,склада масла,склада дизельного топлива и приемных сооружений;

- склад баллонов с газом;

- объединенная насосная станция хозяйственно-питьевого,производственно-  про­тивопожарного водоснабжения с баками запаса воды;

- очистные сооружения производственно-ливневых стоков и стоков,содержащих нефтепродукты,бытовых сточных вод зоны свободного доступа и зоны контролируемого доступа.

Зона общестанционных зданий и сооружений скомпонована с учетом возможности расширения объектов для 2-й очереди АЭС (для 3 и 4 блоков).

Выдача электрической мощности АЭС в энергосистему предусматривается в юго-восточном направлении через комплексное распределительное устройство элегазовое.

Выдача тепловой мощности внешним потребителям намечена в северо-западном направлении. По ходу магистральной теплотрассы размещается теплоцентр.

Предстанционная зона АЭС организована с западной стороны площадки. Здесь на­ходится главный контрольно-пропускной пункт с автомобильным въездом на территорию станции и предусмотрены площадки для стоянки автотранспорта.

Для обеспечения кратчайших и организованных пешеходных связей для эксплуата­ционно-ремонтного персонала между административно-лабораторно-бытовым корпусом и основными зданиями АЭС проектом предусматривается пешеходная галерея.

Территория АЭС имеет тройное охранное ограждение с шириной охранной зоны 15 м, в которую включены все сооружения станции. Кроме того, вокруг ядерного острова предусматривается ограда энергоблоков,на границе которой расположен служебно-быто­вой корпус зоны свободного доступа.

На промплощадку станции организованы два въезда: автомобильный – со стороны 1-го блока у главного контрольно-пропускного пункта, и со стороны 2-го блока АЭС, где предусмотрены железнодорожный и автомобильный въезды с досмотровыми зонами и контрольно-пропускным пунктом. В южном направлении намечается третий выезд с тер­ритории промплощадки.

В пределах ограды промплощадки размещается железнодорожная станция, предна­значенная, в основном, для вывоза отработавшего и приема свежего топлива.

Вывоз отработавшего топлива с территории энергоблока осуществляется в вагон-контейнерах специальными поездами.

Железнодорожная станция состоит из трех приемо-отправочных путей, обеспечи­вающих прием, отстой, маневровые операции и формирование состава.

Транспортные операции с топливом в пределах промплощадки выполняются спе­циальным автомобильным транспортным. Для погрузки отработавшего топлива в вагон-контейнеры на железнодорожной станции предусмотрен перегрузочный узел, который также может использоваться для перегрузки из железнодорожных вагонов на авто­транспорт и других грузов для энергоблока.

Далее рассмотрим архитектурные и компоновочные решения.

Начнем с компоновки в рассматриваемом примере основных зданий энергоблока.

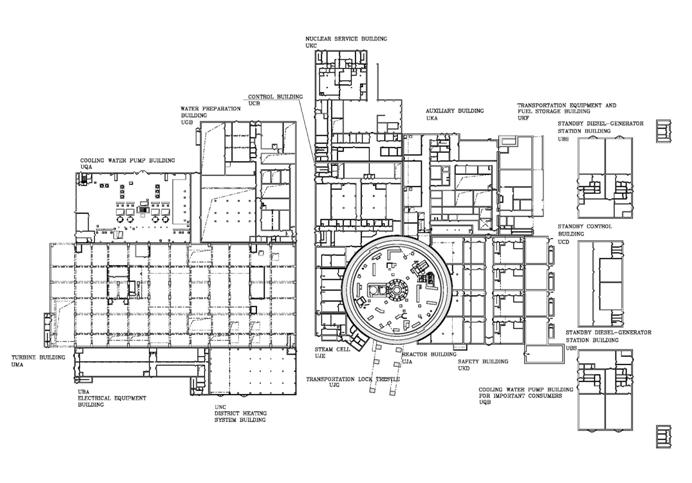

Схема - Основные здания энергоблока.

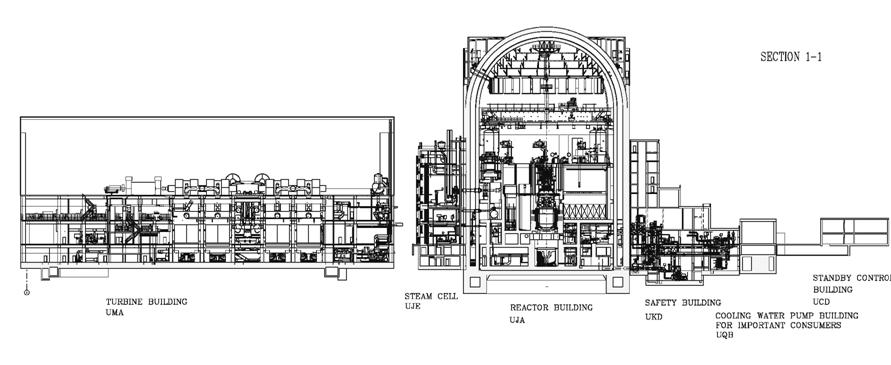

Схема - Основные здания энергоблока. Разрез. Виден противопожарный разрыв с дорогой между «ядерным островом» (паровой камерой) и зданием турбины.
