Примеры выполнения чертежей

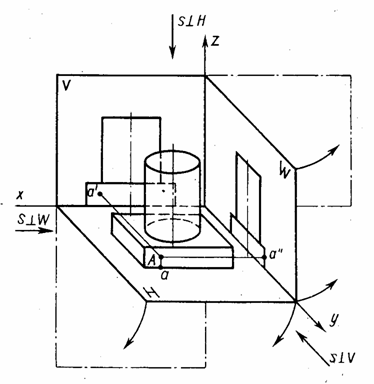

Эпюр или чертеж получается в результате совмещения трех плоскостей проекций в одну плоскость чертежа: горизонтальную плоскость вместе с горизонтальной проекцией предмета вращают вокруг оси х вниз до совмещения с фронтальной плоскостью, а профильную плос-кость вместе с профильной проекцией предмета поворачивают вокруг оси z вправо, также до совмещения с плоскостью П2. Тогда проекции проецируемого предмета расположатся так, как показано на рис. 8.

.

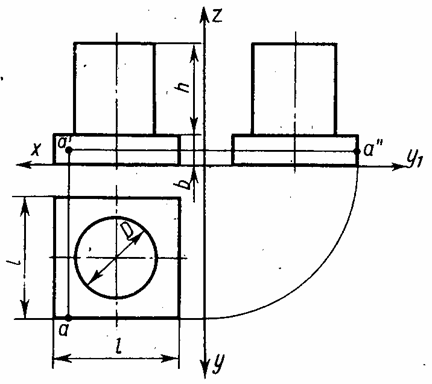

При проецировании какой-либо точки данного предмета (например, точка А на рис. 9) проекции точки располагаются на линиях связи, перпендикулярных соответствующим осям. Из этого положения вытекает основное правило чертежа - наличие проекционной связи между проекциями отдельных точек и элементов предмета.

Следует также четко представить себе изображение плоскостей и геометрических тел на плоскости проекций. Так, верхнее основание цилиндрической части предмета (см. рис. 9) представляет собой горизонтальную плоскость, огра-ниченную окружностью ди-аметром D. Как часть горизонтальной плоскости на фронтальной и профильной плоскости, она изобразится отрезком прямой линии дли-ной, равной диаметру окружности, а на горизонтальную плоскость проекций верхнее основание круга проецируется в натуральную величину. Передняя стенка основания, на которой выделена точка А, представляет собой прямоугольник размером b´l, который

 проецируется на фронталь-

  ную плоскость в натуральную величину, а на плоскости П1 и П3 - в виде отрезков прямых соответствующих размеров (l и b).

Боковая поверхность цилиндрической части предмета высотой h спроецируется на горизонтальную плоскость в виде окружности, совпадающей с окружностью основания D; на фронтальную и профильную плоскость - в виде одинаковых прямоугольников D´h.

Подобный анализ элементарных поверхностей, которые ограничивают самые сложные детали, может облегчить составление и чтение чертежей.

Изображения на чертеже в зависимости от их содержания разделяются на виды, разрезы, сечения.

Видом называется изображение обращенной к наблюдателю видимой части поверхности предмета.

Рассмотренные выше изображения предмета на трех плоскостях проекций (рис. 9) в черчении носят иные, чем в начертательной геометрии, названия: фронтальная проекция называется видом спереди или главным видом, горизонтальная проекция - видом сверху, профильная проекция - видом слева.

Изображение на фронтальной плоскости проекций принимается на чертеже в качестве главного. Предмет располагают относительно фронтальной плоскости проекций так, чтобы изображение на ней давало наиболее полное представление о форме и размерах предмета.
