Примеры выполнения чертежей

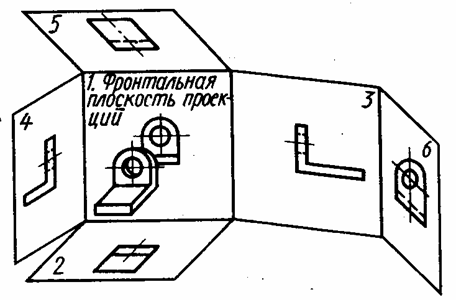

Если представить себе предмет помещенным внутри куба, то проекции предмета на всех гранях куба будут представлять согласно ГОСТ 2.305-68 основные виды (рис. 10), а если все грани куба совместить в одну плоскость, то получится определенное взаимное расположение основных видов (рис. 11).

Рис. 10

Рис. 11

Вид сверху располагается под главным видом, вид слева - справа от главного вида, а вид справа - слева от главного вида, вид снизу расположится сверху от главного вида, вид сзади можно расположить справа от вида слева или слева от вида справа. При указанном расположении видов над ними не делают никаких надписей, расположение вида по отношению к главному виду определяет его название.

Полностью все шесть видов при изображении предмета используются редко. Обычно количество видов предмета определяется его сложностью, часто бывает достаточно показать только один главный вид и вид сверху или главный вид и вид слева и т.д.

 Для уменьшения количества изображений допускается на видах показать невидимые части поверхности предмета с помощью штриховых линий. Так, например, на виде снизу (рис. 11) невидимая вертикальная стойка предмета показана штриховой линией, на всех видах, за исключением вида спереди и вида сзади, отверстие в стойке не видно, оно показано также штриховыми линиями.
