Примеры выполнения чертежей

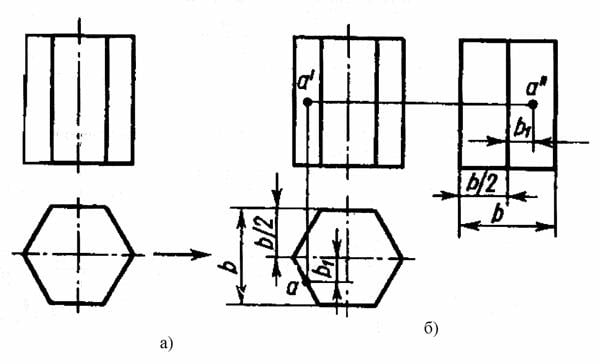

 Для развития навыка в составлении и чтении чертежей полезно научиться строить по двум заданным видам третий. Так, например, если заданы главный вид и вид сверху шестигранной призмы (рис. 12, а), то по ним можно построить вид слева (рис. 12, б). Наблюдателю, расположенному слева от призмы, видны две левые грани призмы. Они показаны на виде слева, размещенном справа от главного вида. Точка А, находящаяся на передней левой грани, имеет свои проекции на соответствующих проекциях грани.

Рис. 12

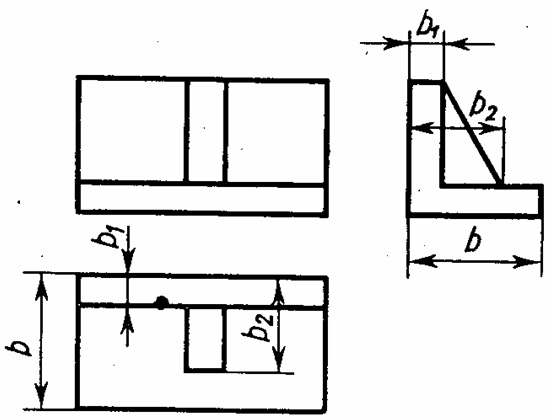

Обычно чертежи выполняют без указаний осей проекций, при этом базой (начальной линией) для построения третьей проекции может служить плоскость симметрии (для симметричных деталей) или одна из поверхностей деталей. Базой для построения третьей проекции деталей, изображенной на рис. 13, является фронтальная плоскость полки уголка.

Рис. 13

При выполнении чертежей сложных деталей не всегда соблюдают расположение видов, указанное на рис. 11. В целях рационального использования поля чертежа некоторые виды (вид справа, вид снизу, вид сзади) смещают, нарушая проекционную связь с главным видом.

Такие виды сопровождают надписью типа А, а направление взгляда, по которому выполнен это вид, указывают стрелкой, обозначенной той же буквой. На рис. 14 показан вид по стрелке А - вид снизу, расположенный на месте вида сверху, поэтому над ним помещено обозначение А. Ввиду того, что вид А симметричен, изображена только половина его.
