Примеры выполнения чертежей

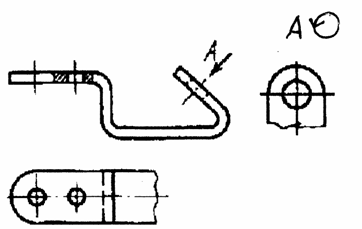

В целях лучшего использования поля чертежа допускается изображать дополнительный вид не так, как он проецируется на дополнительную плоскость, а поворачивать его, при этом надпись А следует дополнять знаком «повернуто» (рис. 16).

Рис. 16

Аксонометрические проекции. Получение аксонометрических проекций. Построение аксонометрических проекций. Понятия: фронтальная диметрическая проекция, прямоугольная изометрическая проекция, аксонометрия. Задание: построить фронтальную диметрическую и изометрическую проекции детали (куб со стороной 40 мм). 2.7. Прямоугольная изометрическая проекция. Задание: построить изометрическую проекцию детали по чертежу. 2.8. Технический рисунок. Отличие технического рисунка от аксонометрического изображения. Изометрические проекции окружностей. Понятия: технический рисунок, овал. Задание: а) выполнить технический рисунок окружности диаметром 40мм и овала, соответствующего изображению окружности в изометрической проекции; б) выполнить с натуры технический рисунок детали с цилиндрическим отверстием; в) выполнить технический рисунок детской игрушки в двух (см. лист 4) проекциях в выбранном учеником масштабе и с простановкой габаритных размеров.
