Примеры выполнения чертежей

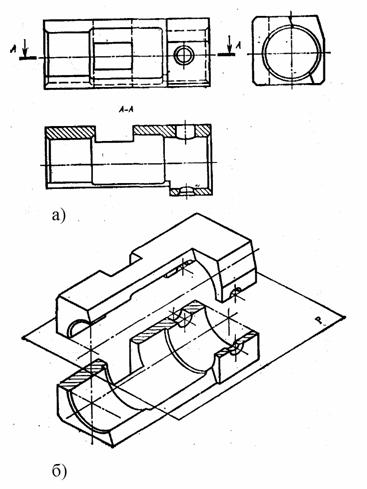

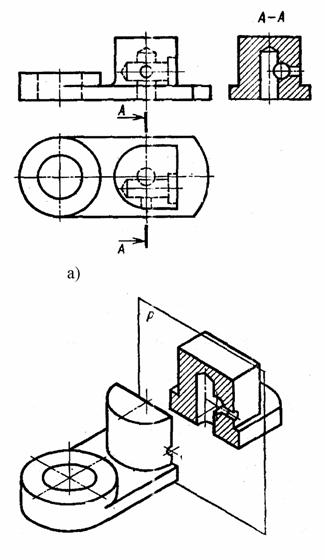

Разрезы делят на продольные, если секущая плоскость направлена вдоль длины или высоты предмета (рис. 19, 22), и поперечные, если секущая плоскость направлена перпендикулярно длине или высоте предмета (рис. 20).

В зависимости от полноты изображения разрезы бывают:

полные - секущая плоскость рассекает весь предмет и изображение его внутреннего строения показывается по всему сечению (рис. 19, 20, 22);

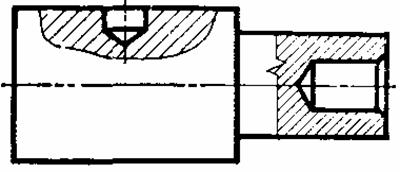

местные, служащие для выявления внутренней формы предмета лишь в отдельном, ограниченном месте и выделяющиеся на виде тонкой сплошной волнистой линией или линией с изломами (рис. 23).

Рис. 20


Рис. 21

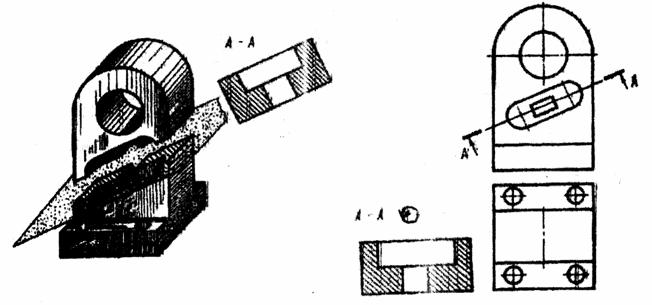

Рис. 22

Рис. 23

Выполнение чертежей зубчатых и червячных передач На чертежах поверхность и образующую вершин зубьев показывают сплошными основными линиями, поверхность и образующую впадин допускается показывать сплошными тонкими линиями. Делительные (и начальные) окружности показывают штрихпунктирными линиями (рис. 87). Вычерчивание зубчатого колеса сопровождается расчетами размеров основных элементов колеса. При выполнении учебных чертежей обычно ориентируются на применение некорригированных колес нормального эвольвентного зацепления, параметры которых (рис. 88) находятся в определенной зависимости от модуля m и числа зубьев z Зубчатое колесо передачи, сообщающее движение другому (парному) колесу, называют ведущим, а которому сообщается движение ведущим колесом, называют ведомым. Зубчатое колесо передачи с меньшим числом зубьев называется шестерней, а с большим числом зубьев - колесом.
