Примеры выполнения чертежей

В тех случаях, когда секущая плоскость совпадает с плоскостью симметрии предмета, а разрез расположен в непосредственной проекционной связи с видом и они не разделены какими-либо другими изображениями, при выполнении горизонтальных, фронтальных и профильных разрезов положение секущей плоскости на чертеже не указывают, а изображение разреза надписью не сопровождают (рис. 19 на стр. 76). В остальных случаях положение секущей плоскости и изображаемый разрез должны быть обозначены (рис. 20, 21, 22).

След секущей плоскости обозначают разомкнутой линией толщиной от S до 1,5S (где S - толщина линии видимого контура), длиной 8…20 мм. Эти штрихи наносят вне контура детали. Направление взгляда при образовании разреза отмечают стрелками и обозначают одинаковыми прописными буквами русского алфавита, которые ставят с внешней стороны стрелок. Надпись, обозначающую разрез, располагают над изображением, на котором показан разрез. Размер шрифта буквенных обозначений должен быть в два раза больше размера цифр размерных чисел, применяемых на том же чертеже.

Спицы, тонкие стенки (ребра) и др., если секущая плоскость направлена вдоль их длинной стороны, показывают незаштрихованными (рис. 24).

Если при соединении половины вида и половины разреза с осью симметрии совпадает проекция какой-либо линии (например, ребра), то вид от разреза отделяют сплошной тонкой волнистой линией, проводимой левее или правее оси симметрии в зависимости от того, где расположено ребро - внутри или снаружи детали (рис. 25).

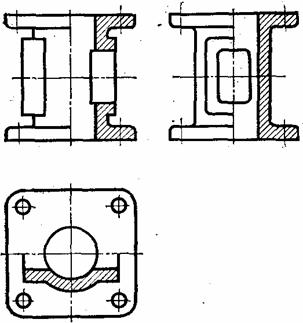

Если изображения внешнего вида и его внутреннего строения имеют ось симметрии, то для сокращения графических построений и экономии площади чертежа допускается совмещать половину вида и половину разреза, разделяя их штрихпунктирной тонкой ли-нией, являющейся осью симметрии. При этом разрез должен располагаться правее или ниже оси симметрии, разделяющей половину вида с половиной разреза (рис. 26).

 Рис. 25

 Рис. 26

В ряде случаев для выявления внутренней формы детали применяют сложный разрез.









Если секущие плоскости расположены параллельно друг другу, то такой разрез называется ступенчатым, если секущие плоскости пересекаются под углом, большим 90º, разрез называется ломаным.
