Примеры выполнения чертежей

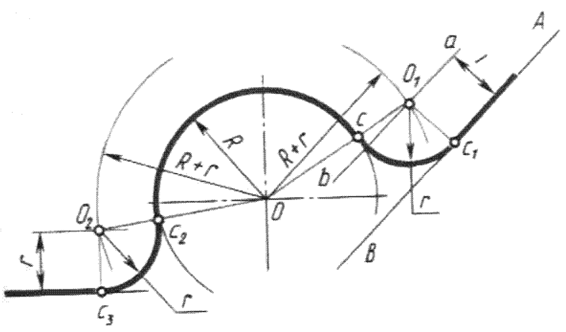

2. Для построения сопряжения дуги окружности радиуса R с прямой линией АВ дугой радиуса r (или r1) вычерчивают дугу окружности радиуса R (рис. 3, ж на стр. 33) и прямую АВ. Параллельно заданной прямой на расстоянии, равном радиусу r сопрягающей дуги, проводят прямую ab. Из центра О проводят дугу окружности радиусом, равным сумме радиусов R и r, до пересечения ее с прямой ab в точке О1. Точка О1 является центром дуги сопряжения.

Точку сопряжения с2 находят на пересечении прямой ОО1 с дугой данной окружности радиуса R. Точка сопряжения с3 является основанием перпендикуляра, опущенного из центра О1 на данную прямую АВ.

На рис. 3, з показан кронштейн. При выполнении изображения контура этой детали необходимо выполнить построения, подобные описанным ранее.

ж)

з)

Рис. 3

Графическая работа №4 Комплексный чертеж тела вращения; натуральная величина фигуры сечения; аксонометрия усеченного тела Цель работы: - научиться строить комплексный чертеж и аксонометрическую проекцию усеченного геометрического тела, - получить навыки построения натуральной величины фигуры сечения; - закрепить навыки работы лекальной линейкой. Задание [2], задание № 42 Название Усеченный конус Обозначение ПЧ 000000.00.00.04 Литература [1], стр. 96 - 103 Порядок выполнения работы: 1 На листе горизонтального формата А3, оформленном рамкой и основной надписью построить 3 проекции конуса (размеры по варианту). 2 Провести фронтальный след секущей плоскости - Рv. Данная плоскость является фронтально проецирующей, поэтому на фронтальной плоскости проекция фигуры сечения имеет вид отрезка 1?-7?. Для построения горизонтальной и профильной проекции фигуры сечения нужно разделить окружность на горизонтальной плоскости на 12 частей и построить 12 горизонтальных проекций образующих. Затем построить проекции этих образующих на фронтальной плоскости. Найти точки пересечения каждой образующей со следом Pv - точки 1 -12 и по линиям связи построить соответствующие горизонтальные и профильные проекции всех точек. Пользуясь лекальными линейками, обвести фигуры сечений на горизонтальной и профильной плоскости. 3 Натуральную величину фигуры сечения построить способом перемены плоскостей проекций. Используется новая горизонтальная плоскость H1; ось пересечения которой с фронтальной плоскостью (ось x1) совпадает с Pv. В точках 1 -12 проводят перпендикуляры к Pv, на которых откладывают соответствующие координаты у каждой точки (взять на горизонтальной проекции). Полученные на натуральной фигуре сечения точки обозначить 10-120 (надписи - вертикально) По лекальной линейке провести контур фигуры сечения. 4 Выполнить аксонометрическую проекцию усеченного конуса. Сначала в изометрии построить полный конус. Затем взять с чертежа конуса для каждой точки ее координаты (х, у, z) и отложить параллельно соответствующим осям - точки 1-12. Построенные точки соединить по лекальной линейке. 5 Обвести чертеж, проставить размеры. 6 Обвести рамку, заполнить и обвести основную надпись.
