Примеры выполнения чертежей

Гайки шестигранные нормальной точности по ГОСТ 5915 - 70

В миллиметрах

d

Номинальный диаметр резьбы

10

12

(14)

16

(18)

20

(22)

24

27

Р

Шаг резьбы

Крупный

1,5

1,75

2

2

2,5

2,5

2,5

3

3

Мелкий

1,25

1,25

1,5

1,5

1,5

1,5

1,5

2

2

S

Размер «под ключ»

17

19

22

24

27

30

32

36

42

D

Диаметр описанной окружности

18,7

20,9

24,3

26,5

29,9

33,3

35,0

39,6

45,2

H

Высота

8

10

11

13

15

16

18

19

22


23

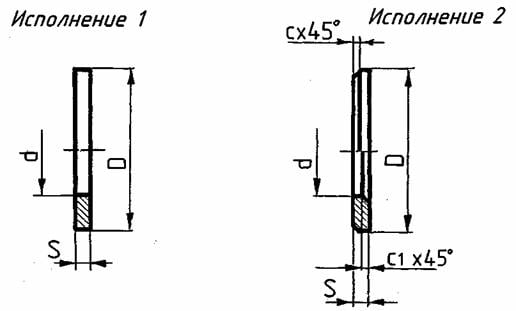

Рис. 10

Таблица 6

Шайбы нормальные по ГОСТ 11371-78

В миллиметрах

Диаметр стержня крепёжной детали

10

12

14

16

18

20

22

24

27

d

10,5

13

15

17

19

21

23

25

28

В

21

24

28

30

34

37

39

44

50

S

2,0

2,5

3,0

3,0

3,0

3,0

3,0

4,0

5,0

с

0,5

0,6

0,8

0,8

0,8

1,0

1,0

1,0

1,0

с1

1,0

1,25

1,25

1,5

1,5

1,5

1,5

1,5

1,5

3.2.4.3. Шайба ГОСТ 11371-78 представляет собой плоское кольцо. Конструкция и размеры определены стандартами. Шайбы помещают между гайкой и поверхностью детали для увеличения опорной поверхности и предохранения поверхности детали  от задиров при завинчивании гайки ключом.

Выполнить чертёж шайбы по ГОСТ 11371-78 исполнение 1 в одной проекции в соответствии с рис. 10. Необходимые размеры взять из табл. 6.
