Неразъеммные соединения

При создании промышленных изделий также широко применяются неразъёмные соединения, которые нельзя разобрать, не разрушив целостность хотя бы одной детали или соединяющего средства. К неразъёмным соединениям относятся соединения сварные, паяные, клеевые, заклёпочные, а также соединения, полученные опрессовкой, развальцовкой или завальцовкой, сшиванием и др.

Неразъёмным соединениям присущи важные положительные качества:

 – малая материалоёмкость и, следовательно, относительно
малый вес конструкции;

 – возможность широкого применения автоматов, например
сварочных роботов, при выполнении сборочных операций;

 – сравнительно низкие затраты труда (малая себестоимость);

 – возможность выполнения плотных и прочных соединений
без использования дополнительных уплотняющих средств.

Понятно, что использование неразъёмных соединений допустимо лишь в тех случаях, когда заранее известно, что разборка выполняемой сборочной единицы не потребуется.

При изображении и условном обозначении неразъёмных соединений в конструкторских документах необходимо соблюдать правила, установленные Государственными стандартами.

4.1. Работа 4 «Соединение сваркой» 4.1.1. Задание по теме

Изучить виды сварных соединений и формы кромок
деталей, подготовленных для сварки.

Ознакомиться с условностями ГОСТ 2.312-72,
принятыми для изображения и обозначения сварочных швов.

Выполнить сборочный чертёж сварного соединения
со спецификацией на листе формата А4. Оформление чертежа
по этой теме показано на рисунке 19.

Исходные данные для выполнения работы приведены в табл.10.

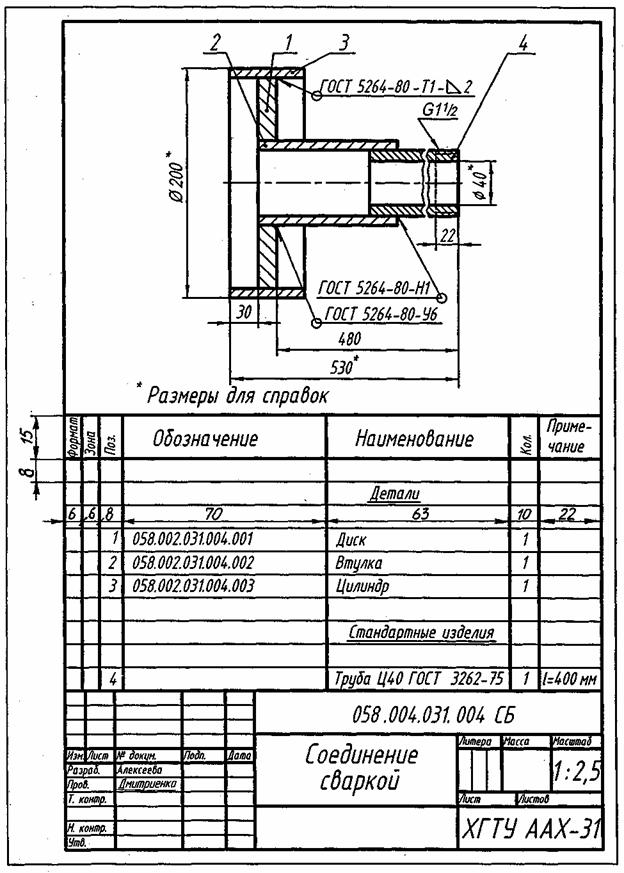

Рис. 19. Пример выполнения работы 4 «Соединение сваркой»
