Масштабирование объектов

С помощью команды Scale осуществляется масштабирование объектов. Команда вызывается из падающего меню Modify-Scale или щелчком мыши по пиктограмме Scale панели инструментов.

Запросы команды Scale:

Select objects: - выбрать масштабируемые объекты

Select objects: - нажать Enter для окончания выбора объектов

Specify base point: - указать базовую точку как центр масштабирования

Specify scale factor or [Reference]: - указать коэффициент масштабирования

При масштабировании объектов коэффициенты по осям X и Y одинаковы. Масштабирование выполняется путем указания базовой точки и новой длины объекта, из которой выводится масштабный коэффициент для текущих единиц, или путем явного ввода коэффициента.

При масштабировании с указанием масштабного коэффициента производится изменение размеров выбранного объекта во всех измерениях. Если масштабный коэффициент больше единицы, объект увеличивается, если меньше единицы - уменьшается.

Ключ Reference используется для определения коэффициента масштабирования с применением существующих объектов. При этом выдаются следующие запросы:

Select objects: - выбрать масштабируемые объекты

Select objects: - нажать Enter для окончания выбора объектов

Specify base point: - указать базовую точку как центр масштабирования

Specify scale factor or [Reference]: r - перейти в режим задания масштабного коэффициента со ссылкой

Specify reference length <1>: - указать длину ссылки или первую точку отрезка, являющегося ссылкой

Specify second point: - указать вторую точку отрезка, являющегося ссылкой

Specify new length: - указать новую длину

Пример масштабирования объектов

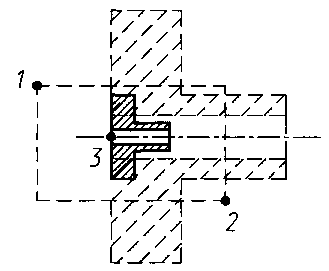

Чтобы увеличить изображение детали в 2,5 раза (рис. 77), запустите команду Scale, вызвав ее из падающего меню Modify-Scale или щелчком мыши по пиктограмме Scale панели инструментов.

Рис. 77
