Ленинградская АЭС-2

«Ленинградская АЭС-2» в Сосновом Бору — вторая российская атомная электростанция для использования реакторов ВВЭР-1200 (АЭС-2006).

Также это вторая из российских атомных электростанций, первая из которых — Нововоронежская АЭС-2, которая использует реакторы ВВЭР-1200 (АЭС-2006).

Будет дополнительно оснащена четырьмя парогенераторами PGV-1000MKP.

По оценкам, четыре ядерных реактора имеют годовую выработку электроэнергии в 32,8 млн кВтч.

Каждый реактор производит приблизительно 9,17 ПДж / год централизованного теплоснабжения.

Каждая паровая турбина весит более 2 500 тонн и рассчитана на срок работы 60 лет.

Тепло от первичного контура хладагента реактора будет передана на вторичный контур, чтобы превратить воду в пар, который будет приводить в действие турбины для выработки электроэнергии.

Реакторы на ЛАЭС-2

ленинградская аэс 2

На Ленинградской АЭС-2 будут установлены четыре модернизированных водоохлаждаемых реактора ВВЭР-1200.

Основные характеристики реактора серии 1200 включают в себя горизонтальные парогенераторы, шестигранные топливные сборки и высоконапорные герметики.

ВВЭР представляет собой серию разработанных в России конструкций с реакторами высокого давления с водяным охлаждением.

Основные характеристики реактора серии 1200 включают в себя горизонтальные парогенераторы, шестигранные топливные сборки и высокопроизводительные герметики, которые обеспечивают большой запас охлаждающей жидкости реактора.

Реактор предназначен для производства 1170 МВт электроэнергии с оптимизированной топливной экономичностью и работает с коэффициентом мощности 90%.

Его функции безопасности включают в себя защитное здание и ракетный щит, а аварийные системы включают в себя аварийную систему охлаждения сердечника, резервное дизельное топливо, заправочную машину, резервное питающее водоснабжение и систему SCRAM реактора.

Ядерный реактор и связанные с ним системы, включают заправочную станцию, дизельное резервное электропитание, парогенераторы и системы управления реакторами, которые размещаются в одном здании, а турбогенераторы устанавливаются в другом здании.

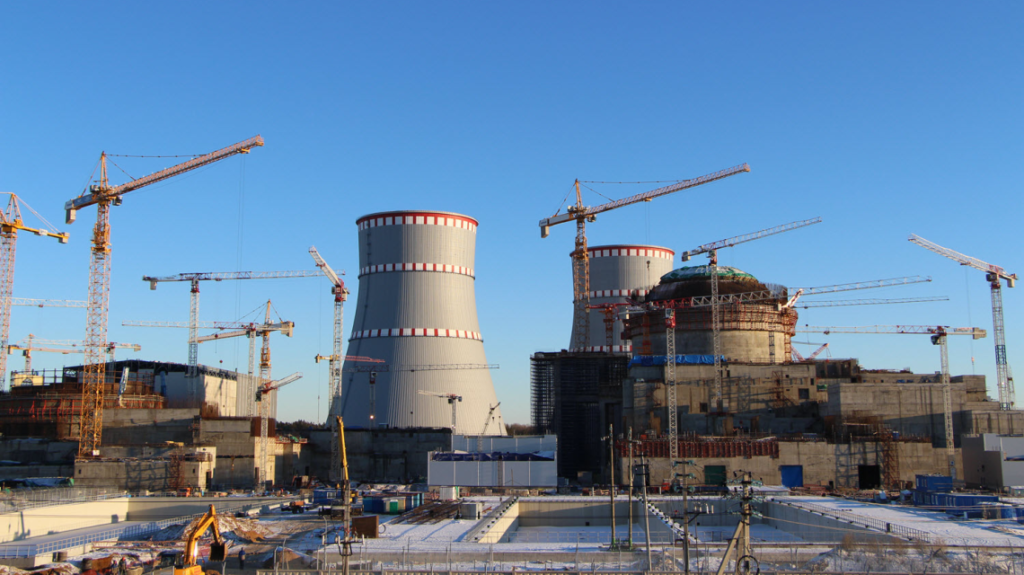

Строительство ЛАЭС-2

аэс сосновый бор

Строительство фундамента началось в октябре 2008 года и было завершено в июне 2009 года.

Купол защиты первого блока был установлен в июне 2014 года. Парогенераторы для второго энергоблока были доставлены в том же месяце.

На 2018 намечен ввод в эксплуатацию 1-ого энергоблока, второй должен запуститься в 2019 году. Тогда как 3-й и 4-й проектируются.

Подрядчики ЛАЭС-2

лаэс сосновый бор

Компания АО «Атомэнергопроект», основанная в Санкт-Петербурге, получила контракт на строительство первых двух агрегатов в марте 2008 года, сумма договора оценивается в размере 5,8 млрд долларов.

АЭП также получил контракт на проектирование третьего и четвертого блоков атомной электростанции в Сосновом Бору.

Холдинг ТИТАН-2, действующий через свою дочернюю компанию «Титанстроймонтаж», является генеральным подрядчиком проекта.

ЗИО-Подольск, дочернее предприятие ОАО «Атомэнергомаш» (АЕМ), является производителем парогенераторов для АЭС. Он также является поставщиком системы сепарации, системы подогрева и нагревателей высокого давления для завода.

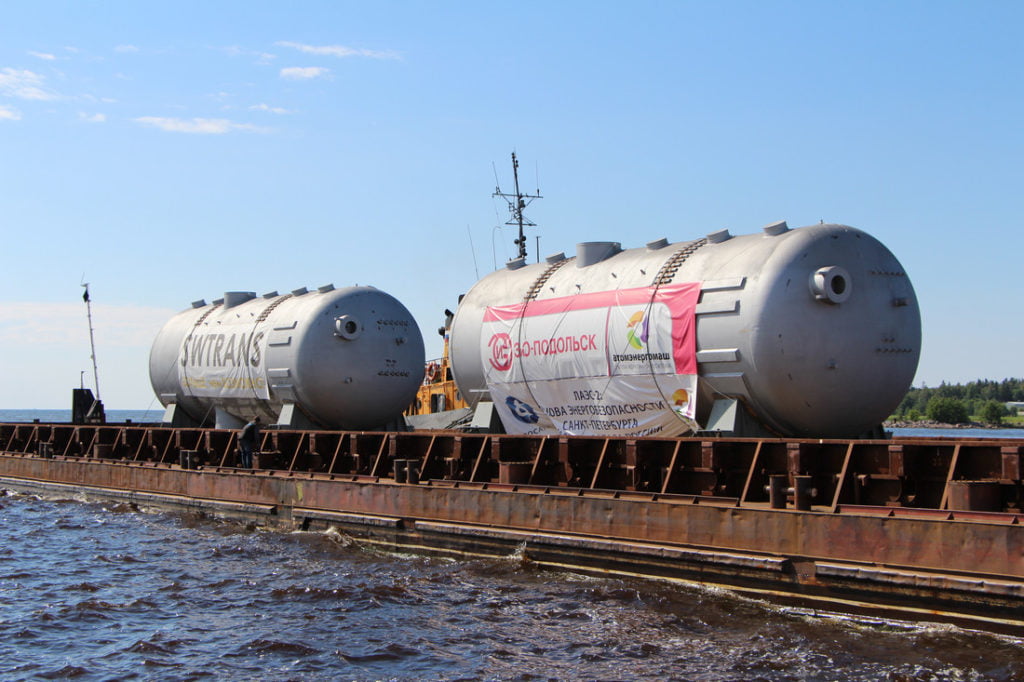

АЭП провела логистические операции по поставке четырех парогенераторов с производственной площадки (Подольск) на строительную площадку в Сосновом Бор от ЗиО-Подольск.

«Энергоспецмонтаж» занимался строительством и вводом в эксплуатацию энергоблоков, а компания JET (GE Energy Technologies) получила контракт на установку.

Глазовский завод «Химмаш», входящий в состав российской тяжелой машиностроительной компании «ОМЗ», получил контракт на производство фильтров обезжелезивания катионообменной смолы AFIPE-3,4-1,6-S и фильтров смешанного слоя AFSDPE-3,4-1,6-S для первых двух энергоблоков.

Чешская компания ARAKO является поставщиком промышленной и запорной арматур, а также задвижек для проекта.

Проект сооружения Ленинградской АЭС-2 (ЛАЭС-2) входит в Программу долгосрочной деятельности госкорпорации «Росатом». Торжественная закладка капсулы на месте будущей ЛАЭС-2 состоялась 30 августа 2007 года. В мероприятии приняли участие председатель Государственной Думы ФС РФ Борис Грызлов, руководитель Госкорпорации «Росатом» Сергей Кириенко и губернатор Ленинградской области Валерий Сердюков.

28 февраля 2008 года победителем открытого конкурса по выбору генподрядчика на строительство двух первых энергоблоков ЛАЭС-2 было признано ОАО «СПбАЭП». А 14 марта был подписан государственный контракт, который состоит из выполнения проектно-изыскательских, строительно-монтажных и пусконаладочных работ, а также включает в себя поставку оборудования, материалов и изделий.

ЛАЭС-2 — результат эволюционного развития наиболее распространенного и, как следствие, наиболее технически совершенного типа станций — АЭС с ВВЭР (водо-водяными энергетическими реакторами). В качестве теплоносителя и в качестве замедлителя нейтронов в таком реакторе используется вода. Принятая в мире аббревиатура для этих реакторов — PWR (pressurized water reactor) — реактор с водой под давлением. Ближайший аналог — Тяньваньская АЭС в Китае, построенная также по проекту ОАО «СПбАЭП» и сданная в коммерческую эксплуатацию в 2007 году.

Проект ЛАЭС-2 отвечает всем современным международным требованиям по безопасности. В нем применены четыре активных канала систем безопасности (дублирующих друг друга), устройство локализации расплава, система пассивного отвода тепла из-под оболочки реактора и система пассивного отвода тепла от парогенераторов. Ни одна из действующих станций в мире не оснащена подобной конфигурацией систем безопасности.

Электрическая мощность каждого энергоблока типа ВВЭР-1200 определена в 1198,8 МВт, теплофикационная — 250 Гкал/ч. Расчетный срок службы ЛАЭС-2 — 50 лет, основного оборудования — 60 лет. Ввод первого энергоблока запланирован на 2013 год.

Хронология реализации проекта ЛАЭС-2

Декабрь 2005: получены технические требования на проект перспективной АЭС с ВВЭР мощностью более 1000 МВт (унифицированный проект «АЭС-2006»).

Июль 2006: утверждено техническое задание на базовый проект «АЭС-2006».

Май 2007: получена лицензия на размещение ЛАЭС-2 проекта «АЭС-2006».

Август 2007: состоялась торжественная закладка капсулы на месте будущего строительства ЛАЭС-2.

Октябрь 2007: начаты первоочередные работы на площадке сооружения ЛАЭС-2.

Ноябрь 2007: утвержден проект ЛАЭС-2.

Февраль 2008: выбран генподрядчик на строительство первой очереди ЛАЭС-2. Им стало ОАО «СПбАЭП».

Март 2008: подписан государственный контракт на сооружение первой очереди ЛАЭС-2.

Июнь 2008: выдана лицензия на сооружение энергоблока № 1 ЛАЭС-2.

Октябрь 2008: октябрь — залит «первый бетон» в фундаментную плиту здания реактора энергоблока № 1. Начался основной этап строительных работ.

Июнь 2009: состоялись общественные обсуждения материалов предварительной оценки воздействия на окружающую среду (ОВОС) строительства и будущей эксплуатации второй очереди ЛАЭС-2 (энергоблоки № 3 и № 4).

Июль 2009: выдана лицензия на сооружение энергоблока № 2 ЛАЭС-2.

Декабрь 2009: начало монтажа устройства локализации расплава

Апрель 2010: залит «первый бетон» в фундаментную плиту здания реактора энергоблока № 2.

Январь 2011: В период с 29 декабря Сосновоборский горсуд приостановил деятельность по сооружению станции по двум административным делам на 30 и 40 суток соответственно. Установлено отсутствие водопровода в хозяйственно-бытовых целях, временной сети канализации, недостатки в организации энергоснабжения, отсутствие пункта питания для работников (столовой), а также пожарного водоснабжения в соответствии с требованиями закона. Утром 11 января Сосновоборский городской суд рассмотрел ходатайство представителей ОАО «СПбАЭП» о досрочном прекращении исполнения постановлений суда. С 11 января 2011 года работы были возобновлены в полном объёме[2].

17 июля 2011: на строительной площадке первого энергоблока произошло обрушение арматурного каркаса

21 февраля 2012: между ОАО "Концерн Росэнергоатом", ОАО "СПбАЭП" и ФГУП "ГУССТ N3 при Спецстрое России" заключено соглашение, по условиям которого все права и обязанности генерального подрядчика переданы от СПбАЭП к ГУССТ.

Санкт-Петербург, 12 мар - ИА Neftegaz.RU. 1й энергоблок Ленинградской АЭС-2 начал выработку электроэнергии и перешел из разряда строящихся в разряд действующих.

Пусковые операции на 1м энергоблоке Ленинградской АЭС-2 начались 8 декабря 2017 г, когда в активную зону реактора были загружены 1е тепловыделяющие сборки со свежим ядерным топливом.

6 февраля 2018 г реакторная установка энергоблока была выведена на минимально контролируемый уровень мощности, дав старт проведению целого ряда испытаний.

15 февраля 2018 г программа физического пуска энергоблока была выполнена в полном объеме.

Генератор реактора ВВЭР-1200 1го энергоблока был синхронизирован с сетью 9 марта 2018 г в 09:19 (мск).

Для включения генератора в сеть тепловая мощность реактора ВВЭР-1200 была поднята до уровня 35% от номинальной, а быстроходная турбина К-1200-6,8/50 успешно выведена на частоту вращения 3000 об/мин.

Операция признана успешной, замечаний к работе оборудования нет.

Таким образом 1й энергоблок Ленинградской АЭС-2 завершил этап энергетического пуска, и готов приступить к следующему этапу - опытно-промышленной эксплуатации.

«Новый, сверхмощный ленинградский энергоблок начал выработку первой электроэнергии и перешел из разряда строящихся в разряд действующих. Поздравляю коллектив Ленинградской атомной станции, а также проектировщиков, строителей, монтажников и наладчиков с рождением нового атомного гиганта!», — сказал, комментируя значимое событие, генеральный директор Госкорпорации «Росатом» Алексей Лихачев. Как пояснил главный инженер строящейся Ленинградской АЭС Александр Беляев, для включения генератора в сеть тепловая мощность реактора ВВЭР-1200 была поднята до уровня 35% от номинальной, а быстроходная турбина К-1200-6,8/50 успешно выведена на частоту вращения 3000 оборотов в минуту. Новый энергоблок Ленинградской АЭС включился в энергосистему на минимальном уровне электрической мощности 240 МВт и должен проработать в таком режиме в течение предусмотренных программой 4-х часов. В течение этого времени он выработает порядка 1 млн кВтч электроэнергии. «Сегодня мы в очередной раз проверили надежность и безопасность функционирования технологических систем пускового энергоблока. Операция признана успешной. Замечаний к работе оборудования нет. Выдав в сеть первые киловатты, мы завершили этап энергетического пуска, и готовы приступить к следующему этапу — опытно-промышленной эксплуатации», — прокомментировал итоги операции директор Ленинградской АЭС Владимир Перегуда.Энергоблок № 1 Ленинградской АЭС-2 с реактором ВВЭР-1200 — второй по счету энергоблок подобного типа в мире, пуск 1-го состоялся в 2016 г. на Нововоронежской АЭС. Напомним, что пусковые операции на энергоблоке № 1 ЛАЭС-2 начались 8 декабря 2017 г., когда в активную зону реактора были загружены первые тепловыделяющие сборки со свежим ядерным топливом (этап «Физический пуск»). 6 февраля 2018 года реакторная установка энергоблока № 1 была выведена на минимально контролируемый уровень мощности, дав старт проведению целого ряда испытаний. 15 февраля 2018 программа физического пуска энергоблока № 1 ВВЭР-1200 была выполнена в полном объеме.

Инновационные, самые мощные на сегодняшний день энергоблоки с водо-водяными энергетическими реакторами ВВЭР-1200, сооружаемые на ЛАЭС-2, разработаны АО «АТОМПРОЕКТ», ведущим предприятием ГК «Росатом», осуществляющем комплексное проектирование объектов атомной отрасли, научные исследования и разработку ядерных энерготехнологий нового поколения. Спроектированные «АТОМПРОЕКТОМ» энергоблоки относятся к новейшему поколению «3+». В них использованы самые передовые достижения и разработки, отвечающие всем постфукусимским требованиям. Главной особенностью проекта ВВЭР-1200 является уникальное сочетание активных и пассивных систем безопасности, делающих станцию максимально устойчивой к внешним и внутренним воздействиям. Характерная особенность пассивных систем — это их способность работать в ситуации отсутствия энергоснабжения и без участия оператора. В частности, на блоке с реактором ВВЭР-1200 используются: «ловушка расплава» — устройство, служащее для локализации расплава активной зоны ядерного реактора; система пассивного отвода тепла через парогенераторы (СПОТ), призванная в условиях отсутствия всех источников электроснабжения обеспечивать длительный отвод в атмосферу тепла от активной зоны реактора и др. Помимо уникальных систем безопасности новые, вступающие в строй энергоблоки ВВЭР-1200 Ленинградской АЭС имеют по сравнению с действующими энергоблоками с реакторами большой мощности канальными (РБМК) и ряд других преимуществ: они на 20% процентов мощнее, а срок службы их незаменяемого оборудования увеличен в 2 раза и составляет 60 лет (что на 10 лет больше проектного срока службы самой атомной станции).
