Технологические регламенты. Оборудование атомной станции

Контроль сварных соединений При производстве работ по замене технологического канала контролю подлежат следующие соединения:

соединение ТК с трактом (усиковый шов) (Рис.3.3.);

угловой шов соединения втулки сильфона с ТК;

швы приварки калача – два места к ТК и трубе водяной коммуникации;

шов приварки обоймы верхнего тракта (Рис.3.4.).

Методы контроля сварных соединений.

Усовой шов приварки ТК к тракту:

внешний осмотр и измерения;

радиографический контроль;

контроль герметичности гелиевым течеискателем;

гидравлические испытания.

Угловое соединение втулки сильфонового компенсатора:

внешний осмотр и измерения;

контроль герметичности гелиевым течеискателем;

капиллярная дефектоскопия.

Соединения “калача “ с технологическим каналом и трубой водяной коммуникации:

внешний осмотр и измерения;

радиографический контроль;

гидравлические испытания.

Соединение обоймы верхнего тракта с трактом:

внешний осмотр и измерения;

радиографический контроль;

ультразвуковой контроль;

гидравлические испытания.

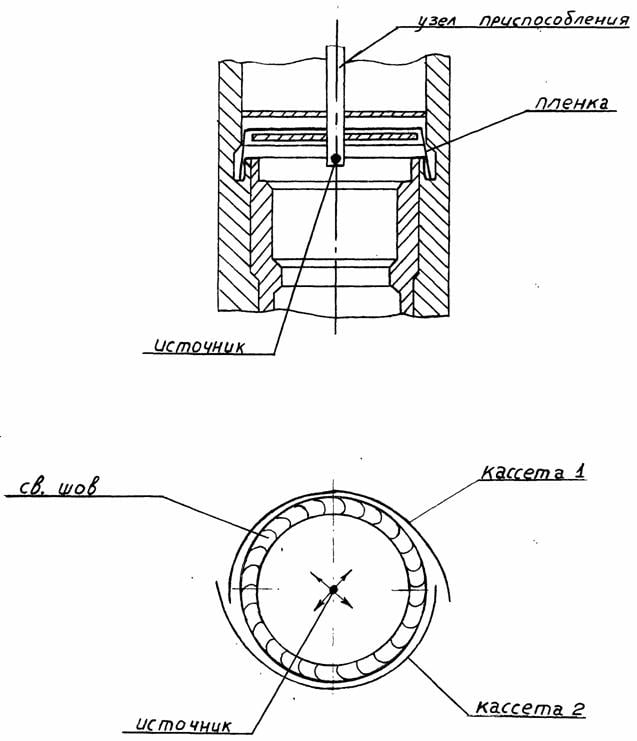

Рис.3.3. Схема радиографического контроля усового сварного шва №1.

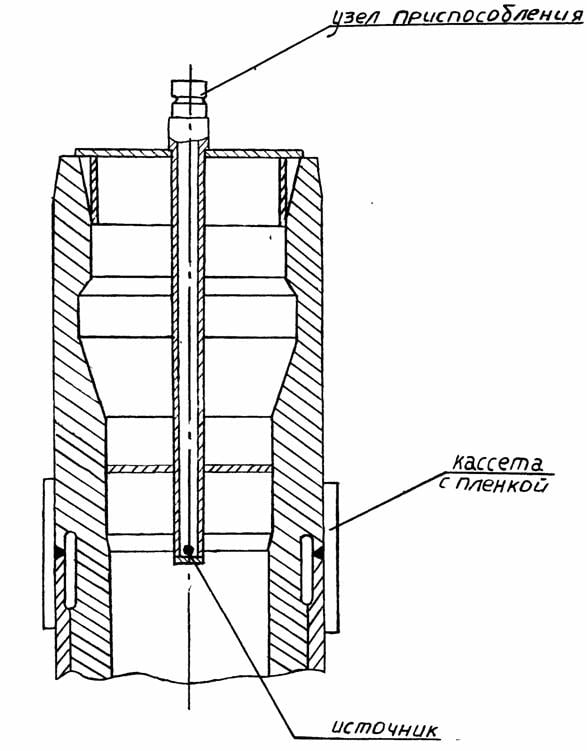

Рис.3.4. Схема радиографического контроля сварного шва №4 ²Тракт-обойма².
