Вода промконтура, охлаждая потребители, циркулирует по замкнутому контуру с помощью насосов промконтура и охлаждается в теплообменниках промконтура технической водой. Таким образом промконтур - замкнутая система, не выходящая за пределы здания реакторного отделения и служащая связующим звеном между р/а потребителями и техводой группы “А” 1,2 систем безопасности. Промконтур предотвращает попадание радиоактивных изотопов в техническую воду при нарушении герметичности оборудования, непосредственно связанного с 1 контуром.

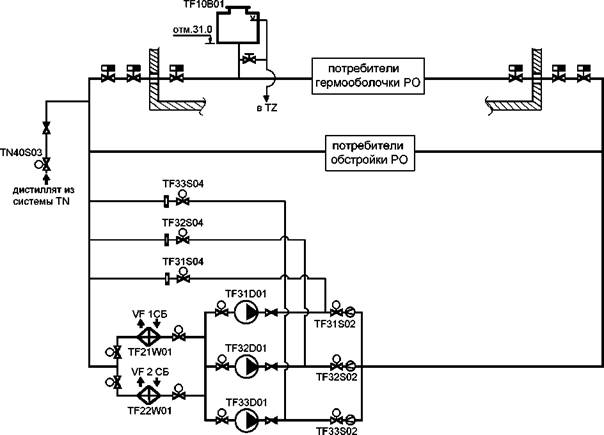

Состав системы промконтура

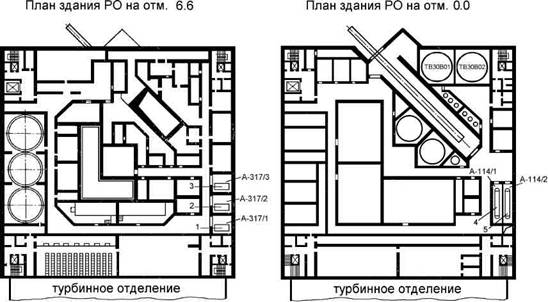

Расположение оборудования системы промконтура в здании РО
В основу пpоекта системы промконтура были положены тpебования к ней со стоpоны pеактоpной установки согласно “Тpебованиям к общестанционным и вспомогательным системам со стоpоны pеактоpной установки. 320.00.00.00.000Д43”. Критерием выполнения возложенных на систему функций является обеспечение отвода тепла от оборудования. Система промконтура является системой нормальной эксплуатации, важной для безопасности. Оборудование и арматура части системы, расположенной в герметичной оболочке, рассчитаны на аварийные параметры, возникающие при авариях связанных с разуплотнением трубопроводов 1 контура. Система относится ко 2 категории сейсмостойкости. Оборудование системы промконтура отмаркировано латинскими буквами TF.
Система промконтура функционирует во всех режимах нормальной эксплуатации, включая пуск и останов энергоблока, в режимах обесточения энергоблока. В аварийных режимах, связанных с повышением давления под оболочкой более 0,3 кгс/см2 или снижении запаса до вскипания теплоносителя 1 контура менее 10 0С работа системы не требуется. В данной ситуации закpывается вся пневмоотсечная аpматуpа на подаче пpомконтуpа к потpебителям геpмообъема и система пеpестает выполнять свои функции.
