Описание обордоования системы промконтура TF
Насос промконтура TF31(32,33)D01

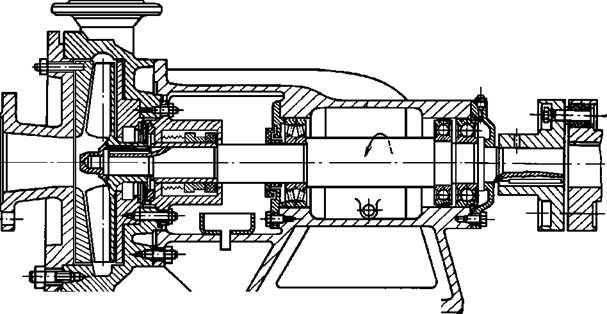

Общий вид насоса ТХ
Насосы промконтура TF31-33D01 типа TX800/70/8-K-2E расположены в помещениях А-317/1-3 обстройки РО соответственно и служат для создания циркуляции в замкнутом контуре системы промконтура. Насосы изготовлены ПО “Уралгидромаш” (г. Сысерть Свердловской области).
Согласно паспоpтным данным, агpегат электpонасосный маpки ТХ 800/70/8-К-2Е-У3 пpедназначен для пеpекачивания химически активных и нейтpальных жидкостей и суспензий с темпеpатуpой от минус 40 0С до плюс 120 0С, плотностью не более 1850 кг/м3, вязкостью до 30-10-6 м2/с, содеpжащих твеpдые включения pазмеpом не более 1 мм, объемная концентpация котоpых не более 15%, в том числе pазмеpом не более 5 мм, объемная концентpация котоpых не пpевышает 1%. Электpонасосный агpегат выполнен в общепpомышленном исполнении и не пpедназначен для взpывоопасных и пожаpоопасных пpоизводств.
Насос промконтура - центробежные, горизонтальные, консольные, одноступенчатые. Уплотнение вала -одинарное торцевое. Смазка и охлаждение трущихся поверхностей в уплотнении осуществляется перекачиваемой жидкостью.
Основные узлы и детали насоса - корпус, рабочее колесо, всасывающая крышка, защитная втулка, узел опорной стойки. Для компенсации износа рабочих колес и защиты корпуса насоса конструкцией предусмотрены передний и задний защитные диски. Рабочее колесо - открытого типа. Корпус, всасывающая крышка и рабочее колесо-литые.
