Бак аварийного слива масла YD50(60)B02 имеет объем 10 м3; высоту 1987 мм с уклоном в сторону слива +83 мм; длину 2300 мм; ширину 2200 мм.
Баки YD50,60B02 смонтированы в помещении ГА311 и являются промежуточными противопожарными емкостями, служащими для приема масла, в случае ложного срабатывания клапанов локализации оболочки на трубопроводах слива масла на ГЦН YD 50,60 S07,08 при открытых клапанах на трубопроводах подачи масла на ГЦН YD 50,60 S05,06.
Каждый маслобак имеет сапун в помещении и люк для технического обслуживания. Для сбора возможных протечек снабжен стационарным поддоном с боковым штуцером для опорожнения последнего.

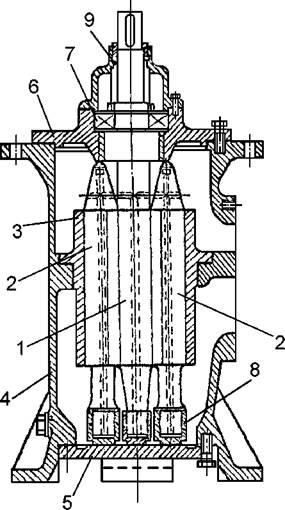

Конструкция маслонасоса ГЦН
- ведущий винт
- ведомый винт
- обойма
- корпус насоса
- задняя крышка
- передняя крышка
- подшипник
- втулка

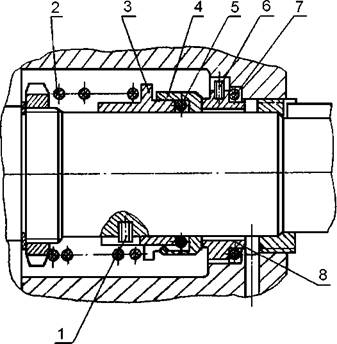

- торцовое уплотнение
- фиксирующий винт
- пружина
- упорная втулка
- стальная пята
- резиновое уплотняющее кольцо
- фиксирующий винт
- резиновое кольцо
- бронзовый подпятник
