Краткое описание технологической схемы системы оргпротечек

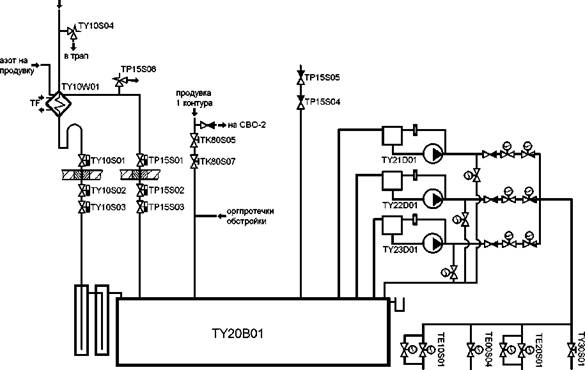

Упрощенная схема системы оргпротечек ТУ

дренажи и воздушники РУ

В состав системы входят: трубопроводы, бак организованных протечек TY10B01, охладитель организованных протечек TY10W01 и три насоса оргпротечек TY21-23D01.

Согласно п.3.2.7.2 ТОБ система оргпротечек состоит из двух подсистем: подсистемы сбора дренажей протечек и подсистемы возврата дренажей протечек. Арматура 3-х из 4-х дренажных линий ГЦК имеет надежное питание от дизельгенераторов.

К первой подсистеме относятся трубопроводы сбора дренажей и охладитель организованных протечек TY10W01. Ко второй подсистеме относятся бак организованных протечек TY10B01 и насосы оргпротечек TY21-23D01 со всем вспомогательным оборудованием. Величина организованных протечек из 1 контура, принятая в проекте, составляет величину 0 - 2,5 тн/час.

Система организованных протечек TY технологически связана со следующими системами:

первого контура;

подпитки-продувки 1 контура;

аварийного впрыска бора;

аварийного и планового расхолаживания 1 контура;

очистки организованных протечек;

азота низкого давления;

спецгазоочистки СГО;

бакового хозяйства;

аварийного газоудаления.

По расположению все организованные протечки можно разделить на 2 группы: оргпротечки гермозоны и обстройки.

Оргпротечки гермозоны - это, в основном, контрольные дренажи с оборудования и трубопроводов РУ, имеющих высокие параметры по t и Р. Поэтому все эти линии имеют дроссельные шайбы и отводимая по ним среда перед попаданием в бак ТУ20В01 охлаждается в теплообменнике TV10W01 при помощи воды промконтура.
