Назначение системы продувки ПГ
Система продувки ПГ предназначена для поддержания норм водно-химического режима котловой воды ПГ, заключающееся в отборе части котловой воды из мест наиболее вероятного скопления продуктов коррозии, солей и шлама. Согласно проекту оборудование системы продувки парогенераторов отмаркировано латинскими буквами RY.
Система продувки парогенераторов является системой нормальной эксплуатации. Часть системы - трубопроводы продувки от парогенераторов до дроссельных шайб на коллекторах непрерывной и периодической продувки - относится к системе нормальной эксплуатации, важной для безопасности.
Система была спроектирована на основе следующих требований со стороны реакторной установки:
система должна обеспечивать непрерывную продувку с
расходом 7,5 тн/час от каждого ПГ;

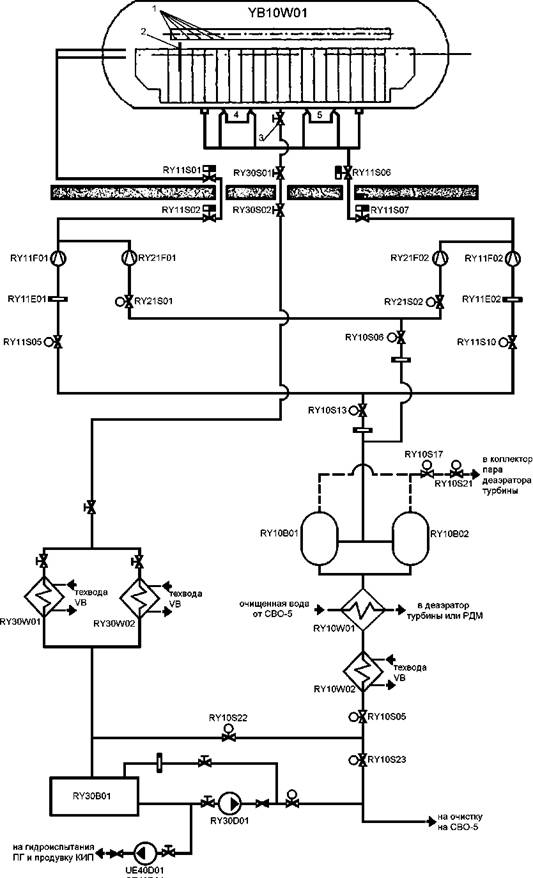

Упрощенная схема продувки ПГ (условно показан один YB10W01)
- отглушенные раздающие коллекторы питательной воды
- перегородка “солевого” отсека
- дренаж парогенератора
- “холодный” коллектор 1 контура
- “горячий” коллектор 1 контура
система должна обеспечивать возможность проведения режима периодической продувки расходом 30 тн/час. При этом суммарный расход продувочной воды от всех четырех парогенераторов должен составлять 60 тн/час; система должна обеспечивать возможность дренирования каждого парогенератора с расходом не менее 30 тн/час при температуре котловой воды менее 100 0С и атмосферном давлении в ПГ.
