Критерием выполнения системой требуемых функций является поддержание качества котловой воды и обеспечение дренирования парогенераторов. Трубопроводы и арматура части системы, расположенной в герметичной оболочке, рассчитаны на аварийные параметры, возникающие в гермооболочке при авариях, связанных с разуплотнением 1 и 2 контуров и сохраняют при этом свою работоспособность. Система работает во всех режимах нормальной эксплуатации, нарушениях нормальной эксплуатации, аварийных режимах, за исключением аварийных режимов, связанных с посадкой локализующей арматуры и обесточиванием.
В режимах нормальной эксплуатации при выполнении системой функций поддержания качества котловой воды в ПГ, открыта арматура на линиях продувки ПГ и закрыта арматура на линии дренирования котловой воды ПГ Продувочная вода поступает на спецводоочистку.
В режимах дренирования ПГ арматура на линиях продувки ПГ закрыта арматура на линии дренирования котловой воды ПГ открыта Дренаж котловой воды через теплообменники охлаждения дренажей ПГ поступает в бак слива воды из ПГ а затем насосом RY30D01 откачивается на спецводоочистку
Краткое описание технологической схемы системы продувки ПГ

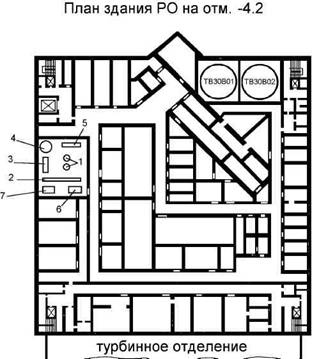

Расположение оборудования системы продувки парогенераторов в здании РО
Система продувки ПГ состоит из двух технологических подгрупп: подгруппы продувки парогенераторов RY10 и подгруппы дренирования парогенераторов RY30 Подгруппа RY10 предназначена для поддержания качества воды ПГ и включает в себя:
- расширители продувки RY10B01 02
-регенеративный теплообменник продувки RY10W01
- доохладитель продувки RY10W02
-6aKRY30B01
- охладители дренажей RY30W01 02
насос гидроиспытаний ПГ и продувки датчиков КИП UE40fl01
насос RY30fl01

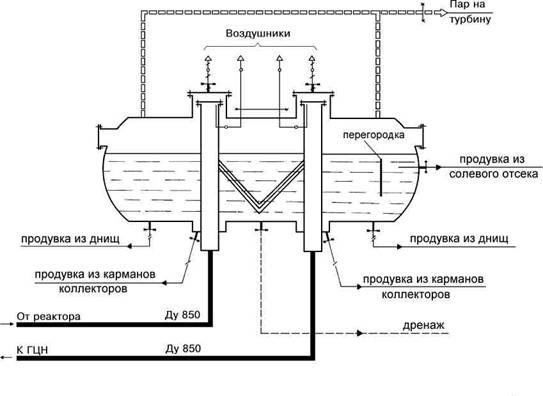

Схема отбора котловой воды из ПГ для продувки и дренирования
трубопроводы непрерывной и периодической продувки дроссельными устройствами;
расширители продувки RY10B01,02;
регенеративный теплообменник продувки RY10W01;
доохладитель продувки RY10W02;
регулятор уровня в расширителях продувки с регулирующим
клапаном RY10S05; регулятор давления в расширителях
продувки с регулирующим клапаном RY10S17;
арматуру и трубопроводы, КИП.
