В настоящее время после проведения реконструкционных работ продувка парогенераторов осуществляется двумя линиями: через свободные штуцера метровых уровнемеров на “холодном” днище ПГ из “солевых” отсеков двумя трубами ф28х3;
через четыре трубы ф28х3 из “карманов” коллекторов (по две трубки из каждого “кармана” ) и две трубы ф89х6 из мест приварки днищ к корпусу ПГ.
Непрерывная продувка парогенераторов осуществляется по обоим линиям через дроссельные шайбы RY11-14E01,02, арматуру RY11-14S05,10 и объединяется в коллектор ф159х9 с арматурой RY10S13 и дроссельной шайбой RY21E03, ограничивающей расход непрерывной продувки до заданной величины (30 т/час).
Периодическая продувка осуществляется также по обоим линиям через арматуру RY11-14S01,02 и объединяется в коллектор ф89х6 с арматурой RY10S06 и дроссельной шайбой RY21E04, ограничивающей расход по этой линии до 30 т/час.
Подгруппа RY30 предназначена для дренирования парогенераторов и включает в себя:
охладители дренажа RY30W01,02;
бак слива воды из парогенераторов RY30B01;
насос бака слива воды из парогенераторов RY30D01;
арматуру и трубопроводы, КИП.
Дренирование парогенератора осуществляется через штуцер Ду100, расположенный в средней нижней части корпуса каждого ПГ.
Описание оборудования системы продувки парогенераторов RY

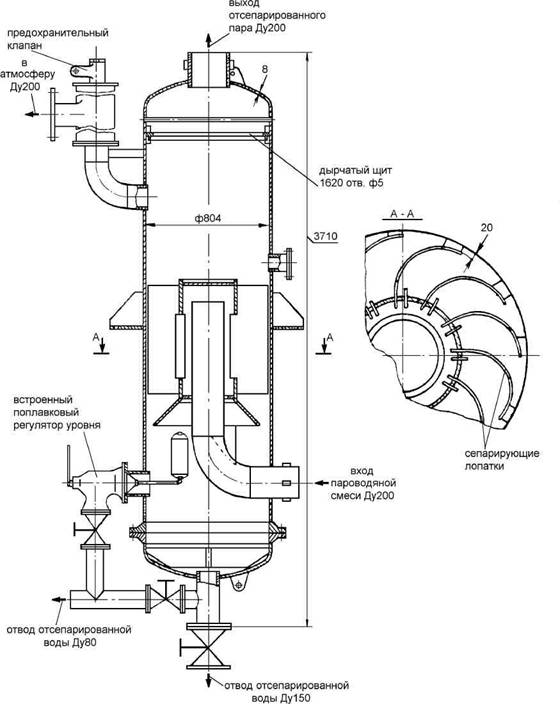

Расширители продувки RY10B01,02
Расширители продувки RY10B01,02 типа СП-1,5У - сосуды вертикального типа, цельносварные, состоящие из цилиндрической обечайки, двух штампованных эллиптических днищ и патрубков. Материал изготовления - углеродистая сталь 20. Расположены в помещении А-037 на отметке -4.2 негерметичной части РО.
Расширители продувки RY10B01,02 предназначены для раздел154 на пар и воду продувочной воды, подвод которой производится через тангенциально расположенные патрубки. За счет расширения, а также центробежного эффекта происходит разделение продувочной воды на пар и воду. Отсепарированный пар по трубопроводу Ду250 направляется в паровую магистраль деаэраторов турбинного отделения. Отсепарированная продувочная вода из расширителей продувки (РППГ) поступает в регенеративный теплообменник продувки ПГ.
