Доохладитель продувки RY10W02
Доохладитель продувки (ДППГ) RY10W02 - горизонтальный, кожухотрубный теплообменник, двухходовой по трубному и межтрубному пространству с противоточным движением сред. Расположен в помещении А-037 на отметке -4.2 негерметичной части РО. Поверхность теплообмена теплообменника состоит из 194 нержавеющих трубок ф18х1,4 длиной 6670 мм. Материал изготовления теплообменника: теплообменных трубок и трубных досок - сталь 08Х18Н10Т; корпуса - сталь 20.
продувочная вода выход техводы VB ^ рто
194 трубы ф18х1,4 08Х18Н10Т'
камера, ст 20
3394474929

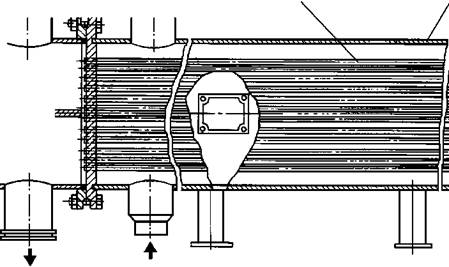

Упрощенное устройство доохладителя продувки RY10W02
Продувочная вода, охлаждаясь проходит межтрубное пространство ДППГ и далее направляется на СВО-5. Температура продувочной воды на выходе из ДППГ регулируется изменением расхода охлаждающей воды и не должна превышать 55 0С по условиям работы ионообменных фильтров СВО-5.
Охлаждающая вода - техвода группы “В” - движется в трубном" пространстве. Во избежание термической опрессовки трубного пространства установлен предохранительный клапан RY10S16, настроенный на срабатывание при давлении 6,6 кгс/см2.
Техническая характеристика доохладителя продувки RY10W02
Охладители дренажа RY30W01-02
Охладители дренажа (ОДПГ) RY30W01,02 - четырехкорпусные, горизонтальные, кожухотрубные теплообменники, одноходовые по трубному и межтрубному пространству с противоточным движением сред. Расположены в помещении А-037 на отметке -4.2 негерметичной части РО. Предназначены для охлаждения котловой воды при дренировании ПГ.
Поверхность теплообмена каждого корпуса состоит из 18 параллельно включенных нержавеющих трубок ф18х1,4. Котловая вода, охлаждаясь проходит межтрубное пространство ОДПГ и далее направляется в бак слива дренажной воды парогенераторов RY30B01.
Охлаждающая вода - техвода группы “В” - движется в трубном пространстве. Во избежание термической опрессовки трубного пространства установлены предохранительные клапаны RY30S23,24, настроенные на срабатывание при давлении 6,6 кгс/см2.
Бак слива воды из ПГ расположен в помещении А-037 на отметке -4.2 негерметичной части РО. Представляет из себя емкость цилиндрической формы, изготовленную из углеродистой стали покрытую теплоизоляцией из базальтового стекловолокна.
Бак RY30B01 используется для слива котловой воды при дренировании ПГ; для сброса продувочной воды при разогреве системы продувки; для сброса продувочной воды после доохладителя продувки в случае невозможности е подачи на СВО-5. Бак RY30B01 также используется для сбора протечек пробоотборных линий продувки ПГ и для создания запаса воды при гидроиспытаниях ПГ. Вода из бака может насосом RY30D01 направляться на СВО-5 или через дренаж сливаться в спецканализацию.
