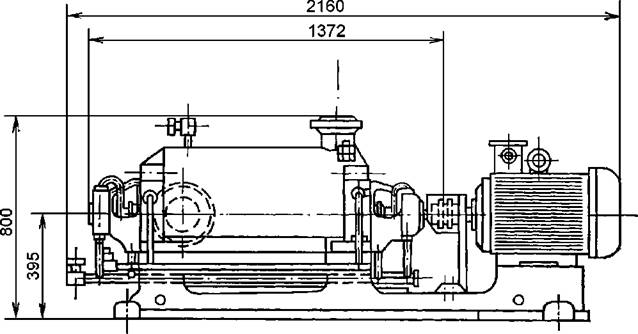

Насос RY30D01 типа КС 50-110 расположен в помещении А-037 на отметке -4.2 негерметичной части РО. Насос предназначен для откачки воды из бака слива воды из парогенераторов RY30B01 на СВО-5.

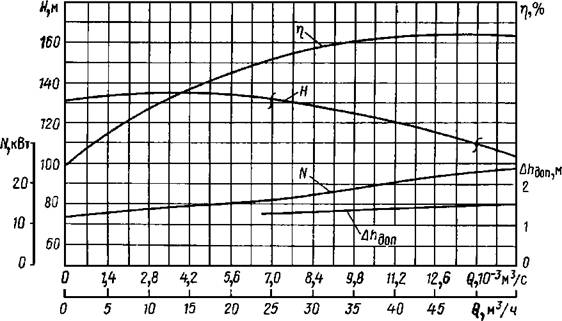

Гидравлическая характеристика насоса КС 50-110 при n=1450об/мин

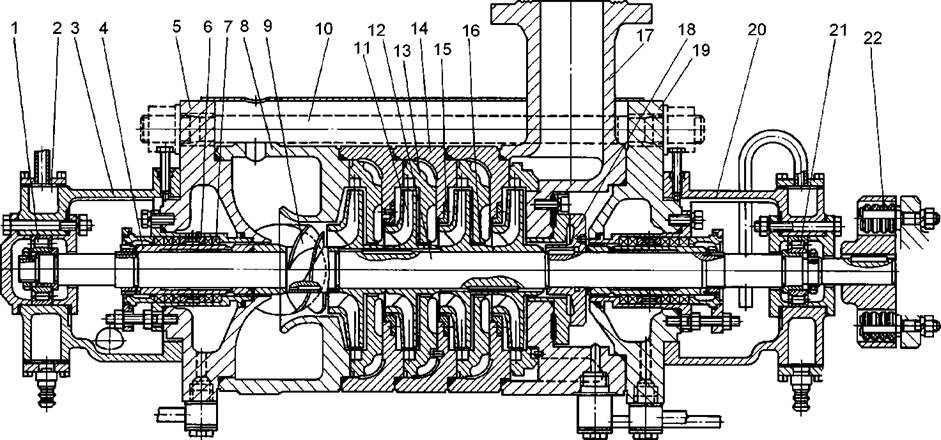

Насос RY30D01 типа КС 50-110 - секционный, шестиступенчатый, горизонтальный, однокорпусный, с односторонним расположением рабочих колес. Опорные лапы насоса КС 50-110 прилиты к крышкам нагнетания и всасывания.
Корпуса секций 14 с вставными направляющими аппаратами 13, крышки всасывания 5 и нагнетания 19 центрируются между собой по кольцевым проточкам и соединены стяжными шпильками 10, образуя корпус насоса. Герметичность стыков обеспечивается при помощи резиновых колец и металлического контакта.
1, 21 - подшипники качения
2 - полость корпуса подшипника
3, 20 - корпуса подшипников
- защитная рубашка
- крышка всасывания
- кольцо гидрозатвора
- сальниковая набивка
- входной патрубок
- предвключенное колесо
- стяжные шпильки
- рабочие колеса
- вал
- направляющие аппараты
- корпуса секций
15, 16 - радиальные щелевые уплотнения
- напорный патрубок
- разгрузочный диск
- крышка нагнетания
22 - упругая втулочно-пальцевая муфта
