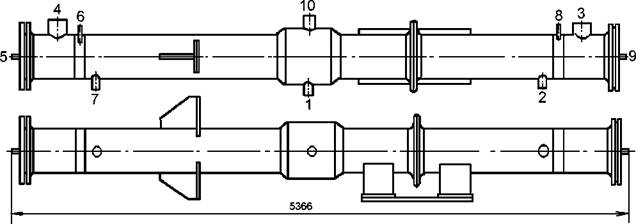

Общий вид теплообменника TY10W01
вход азота
- выход охлажденных оргпротечек
- вход охлаждающей воды промконтура
- выход охлаждающей воды промконтура
- воздушник трубного пространства
- воздушник межтрубного пространства
- отвод сдувки
- дренаж межтрубного пространства
-дренажтрубного пространства
10 - вход оргпротечек
Технические хаpактеpистики теплообменника
Наименование Трубное пространство пpомконтуp
Расход сpеды, м3/час
Pабочее давление, кгс/см2 45
Оргпротечки 1 контура поступают в среднюю часть межтрубного пространства ТОП и охлаждаются до температуры 50 0С водой промконтура с температурой 15-45 0С, проходящей в трубном пространстве. Из нижней части ТОП конденсат поступает в бак TY20B01. Из верхней части ТОП парогазовая смесь после разбавления азотом низкого давления (с расходом 5 м3/час) для уменьшения концентрами Н2 поступает в газовый объем бака оргпротечек TY20B01, а отсюда -на СГО.
Для защиты ТОП от повышенного давления при закрытии отсечной арматуры TY10S01-03 предусмотрен предохранительный клапан TY10S04 (настраивается на давление 6,9 кгс/см2) со сбросом в трап гермозоны. Дополнительной защитой ТОП от превышения давления можно считать предохранительный клапан TP15S08, установленный на линии газовых сдувок.
