Установка дожигания водорода рассчитана таким образом, чтобы при каталитическом окислении молекулярного водорода из парогазовой смеси концентрация водорода в газовом потоке, направляемом на СГО, во всех режимах работы системы не превышала 1% объемного. Это достигается благодаря применению эффективного катализатора и создания соответствующих температурных и аэродинамических условий работы оборудования.
Согласно проекта критерием выполнения функций системы TS10 является:
сжигание водорода, содержащегося в выпаре деаэратора
подпитки до концентрацией 0,3%, при максимальном расходе
выпаре 120 кг/час, соответствующего максимальному расходу
продувки-подпитки 1 контура 60 т/час ;
непревышение температуры газов на выходе из системы
343 градК (70 0С);
непревышение расчетного давления газов на выходе из
системы 0,05 мПа (0,5 кгс/см2).
Cостав системы дожигания водорода TS10
Основной объем оборудования расположен непосредственно в помещении деаэратора подпиточной воды А-423 для уменьшения протяженности трубопроводов с водородсодержащей радиоактивной газовой смесью и включает:
Охладитель выпара TS10W01;
Охладитель газа TS10W02;
Газодувки TS11,12,13D01;
Электронагреватель TS14,15W01;
Контактный аппарат с электронагревателем TS14,15B01;
Холодильник-сепаратор TS10W03;
Бак-гидрозатвор TS10B03.
Дополнительно в помещении А-753 расположены буферные емкости TS10B01,B02.

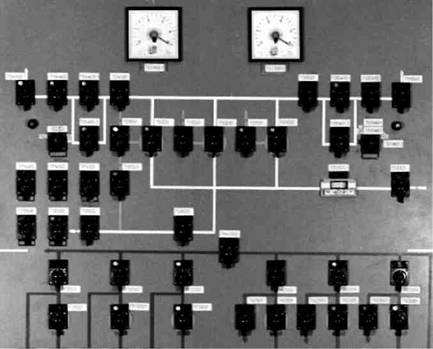

Общий вид панели НУ09 БЩУ
Аппараты управления оборудованием, лампы индикации и та170 сигнализации по системе дожигания водорода TS10 расположены на несистемной панели БЩУ HY09.
Принятое в проекте резервирование активных элементов системы и построение схемы позволяет обеспечить непрерывный режим работы во всех режимах нормальной эксплуатации и допускает возможность ремонта неисправного оборудования без потери требуемых функций системы.
Для уменьшения концентрации водорода на всас газодувок, а также для уплотнения газодувок подается азот низкого давления из системы газовых сдувок (TP). Для обеспечения процесса окисления водорода на всас газодувок подается кислород.
