Конструкция газодувок TS11,12,13D01.
Газодувки предназначены для прокачивания газа через контактные аппараты системы дожигания водорода TS10 и поставляются в сборе с электродвигателями на общей фундаментной плите. Валы газодувки и электродвигателя соединены упругой втулочно-кольцевой муфтой, которая закрывается кожухом из листовой стали. Газодувки систем дожигания водорода и спецгазоочистки (СГО) унифицированы между собой и отличаются только элдвигателями. Газодувки системы дожигания водорода TS11-13D01 имеют более мощный элдвигатель с большей скоростью вращения, что обеспечивает производительность по перекачиваемому газу 200 нм3/час (вместо 60 нм3/час у СГО).
конденсата

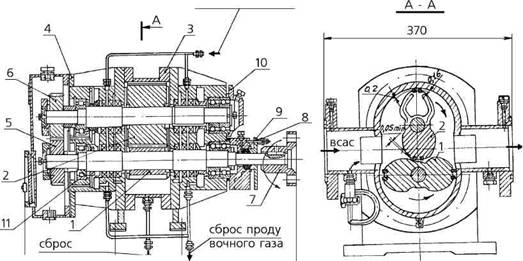

Конструкция газодувки
системы дожигания
водорода
азот на продувку
1-ротор ведущий
2-ротор ведомый
3-корпус
4-кожух
5-шестерня ведущая
6-шестерня ведомая
7-полумуфта
8-пружина
9-сальниковое уплотнение (шнур АГ-1)
10-крышка подшипника
11-роликоподшипник
Газодувки расположены в помещении деаэратора подпиточной воды А-423 негерметичной части РО на средней площадке
Газодувка представляет собой герметичную ротационную машину объемного действия типа РУТС Корпус газодувки сварной выполнен из нержавеющей стали и состоит из цилиндра и 2-х патрубков с фланцами На фланцах имеются отверстия под штуцера для измерения давления В нормальных расточках вращаются два ротора одинакового профиля с небольшими зазорами между собой и корпусом герметизирующиеся при помощи фторпластовых уплотнений.
Зазоры между самими роторами роторами и корпусом газодувки исключают необходимость подачи смазки внутрь корпуса Вращение роторов синхронизируются парой стальных косозубых цилиндрических шестерен При вращении роторов газ механически переносится роторами со стороны всасывания на сторону нагнетания.
Проточная часть газодувки отделена от подшипниковых узлов промежуточными полостями и четырьмя бесконтактными кольцевыми уплотнениями которые состоят из набора стальных и графитопластовых колец
|
|
