ПОМ.Конструкция газодувки предусматривает продувку азотом уплотнений для исключения утечки перекачиваемого газа через концевое уплотнение и попадания паров масла в проточную часть, для чего согласно алгоритмам ТЗиБ при включении газодувки автоматически открывается арматура подачи азота TS11(12,13)S01 на уплотнения. По данным завода-изготовителя при отсутствии продувки утечка рабочего газа через концевое уплотнение вала должна быть не более 0,1 гр/с, при этом утечка паров смазки в проточную часть составляет величину порядка 0,1 мг на 1 кг газа.
Концевое уплотнение на валу ведущего ротора выполнено в виде трущегося сальника с асбестовой набивкой и поджимается двумя цилиндрическими пружинами.
Система смазки шестерен - циркуляционно-барботажная. Для смазки шестерен и радиальных подшипников используется масло индустриальное типа И-50А или И-20А. Объем заправки масла - 4 литра. Для смазки радиально-упорных подшипников используется смазка ВНИИ НП-242.
Эксплуатация газодувок системы дожигания водорода TS11(12,13)D01 имеет некоторые особенности. Главной особенностью машин этого типа являются малые зазоры порядка 0,2 мм между валами и корпусом.
При работе газодувок происходит небольшой разогрев корпуса и валов вследствие сжатия перекачиваемого газа. Совершенно недопустима работа газодувок этого типа в безрасходном режиме, так как ее проточная часть охлаждается расходом перекачиваемой среды. В этом случае произойдет заклинивание роторов в корпусе вследствие их сильного теплового расширения.
Также должно быть исключено наличие в перекачиваемом газе механических включений и, что более существенно для системы TS10, капельных жидкостей, так как вязкое трение также приводит к разогреву и заклиниванию роторов.
Контактный аппарат TS14(15)B01

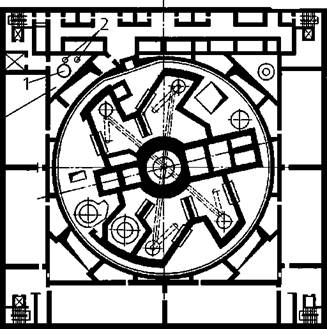

Контактные аппараты расположены в помещении деаэратора подпиточной воды А-423 негерметичной части РО на верхней площадке (отметка 19.2).
ПОМ.
А-423
I I
1-головка ДП ТК10В01 2-контактные аппараты TS14, 15B01
1-эллиптическое днище
2-катализатортипаОПК-2
3-наружный электронагреватель
4-запорное устройство
5-корзина
6-термометр
7-корпус
8-выходной патрубок
