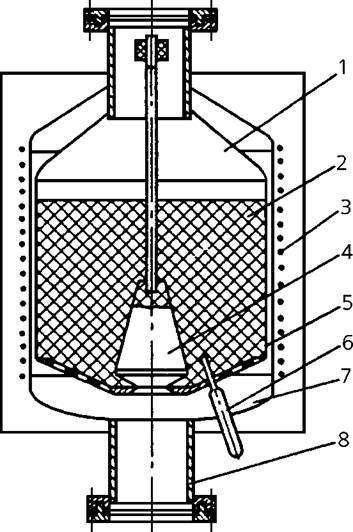

Контактный
аппарат Д36.399.000 80 по ТУ ОНН.531.686-74 -емкостного типа, выполнен в виде
цилиндрического сосуда диаметром 400 мм, внутри которого находится корзина с шариковым
платиновым катализатором. Катализатор размещен внутри корзины для уменьшения температурных
напряжений, связанных с резким приростом температуры в небольшом по высоте слое
катализатора. Между корзиной и корпусом контактного аппарата имеется зазор.
Катализатор ОПК-2 по ТУ 6-02-7-81-76 представляет собой платиновую чернь, нанесенную на шарики окиси алюминия диаметром 3,5-6 мм. Максимально допустимой для катализатора типа ОПК-2 считается температура 397 0С. Особенностью катализатора ОПК-2 является малое содержание в его составе вызывающих коррозионное растрескивание оборудования ионов хлора, составляющее 0,01-0,04 г/кг.
Газовая смесь поступает сверху в корзину, проходит слой катализатора и выходит через нижний патрубок.
Для замены катализатора в нижней части предусмотрен затвор. Через открытый затвор, нижний патрубок, катализатор высыпается в контейнер. Загрузка катализатора производится через верхний патрубок при закрытом затворе.
Для предотвращения конденсации пара на катализаторе в период пуска установки на наружном корпусе КА размещен электронагреватель. Нагреватель выполнен из нихромовой проволоки, заключенной в корреритовые бусы и состоит из двух нагревательных блоков. Время разогрева КА до температуры катализатора 130 0С составляет 10-15 часов. Температура внутри аппарата контролируется двумя, а снаружи -одним термометрами сопротивления. В качестве теплоизоляции используется минеральная вата типа “ВР”.
Система дожигания водорода TS10 функционирует во всех режимах нормальной эксплуатации блока, включая пуски и остановы, переходные режимы, а также при авариях, не связанных с разуплотнением первого контура или потерей электропитания собственных нужд.
